福田FCP-2155心電圖機主板 PCB-6430B 詢價
發布人:多樂監護儀維修網 發布時間:2026-01-12

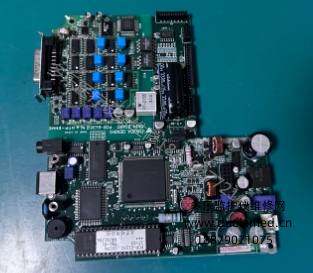

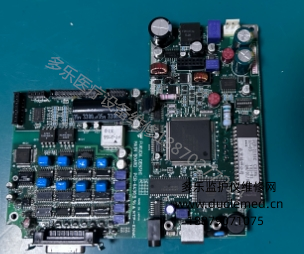

PCB - 6430B作為日本福田FCP - 2155三導自動分析型心電圖機的核心主板,是保障設備精準采集、分析和輸出心電數據的關鍵部件,其設計充分適配醫療設備高穩定性、高精度的核心需求,下面從核心功能、硬件特性、適配優勢及維護價值四方面展開介紹。

1. 核心功能,把控心電數據全流程:該主板承擔整機的信號處理與指令控制核心任務。它先接收來自12導聯的人體心電信號,通過板載放大電路將微弱信號精準放大,同時依托高規格濾波模塊,高效濾除50/60Hz交流干擾和35 - 45Hz肌電干擾,保障信號純凈度。搭配13bit A/D轉換模塊與1ms采樣率設計,能將模擬信號轉化為數字信號,再通過預設程序按不同年齡、性別完成明尼蘇達碼分類分析。此外,它還控制著熱陣記錄器的啟停與速度切換,支持25mm/s、50mm/s兩種記錄速度,同時驅動LCD顯示器顯示操作信息與檢測數據。

2.硬件特性,適配醫療嚴苛標準:主板采用醫療級FR - 4基材制作PCB板,大概率為4 - 6層板結構,包含獨立電源層與接地層,可減少高頻信號干擾,契合醫療設備抗電磁干擾的嚴苛要求。板上集成了電阻、電容等精密元器件及核心控制芯片組,形成緊湊布局,匹配FCP - 2155整機小巧的機身設計。其電路設計支持浮地輸入方式,適配設備20MΩ以上的高輸入阻抗,能將輸入回路電流控制在5×10^-8A以下,避免對人體產生刺激,同時耐受400mV以上抗極化電壓,應對復雜臨床環境。

3.適配優勢,貼合臨床實際需求:作為FCP - 2155的專屬主板,它完美匹配設備的多場景應用需求。可配合設備實現分析記錄、心律不齊分析等多種模式切換,支持中文或英文打印輸出,適配不同醫療文書規范。其電源管理模塊兼容AC220V交流電源與9.6V鎳氫充電電池,能保障設備在充電后連續工作約70分鐘,滿足床旁檢測等移動場景需求。同時,主板預留的接口可銜接導聯線、記錄紙機構等外設,實現信號、指令的高效傳輸。

4.維護價值,保障設備穩定運行:該主板是FCP - 2155故障排查的核心靶點,其相關技術參數與維修流程被納入設備專屬維修手冊。日常維護中,通過主板可完成設備自檢、ROM與電池更換等操作。作為設備核心部件,其性能衰減或損壞會直接導致信號失真、無法記錄等問題,更換或檢修該主板能快速恢復設備的臨床檢測能力,對保障基層醫療機構心電檢測工作的連續性意義重大。
以上是該產品的介紹,如有購買需要,歡迎掃描下方二維碼添加微信進行詢價。
