邁瑞N1監護儀拆卸電池蓋和電池圖解
發布人:多樂監護儀維修網 發布時間:2025-07-24
急救設備維護爭分奪秒!當邁瑞N1監護儀需要更換電池時,規范拆卸是關鍵。本期手把手教你快速拆卸電池蓋,
取出電池,附高清拆解示意圖與注意事項,設備維護小白也能輕松上手!
邁瑞N1監護儀的電池蓋設計巧妙,采用堅固且耐用的塑料材質,開合順暢,方便醫護人員快速更換或維護電池。其密封性能良好,
能有效防塵、防潮,確保電池在穩定環境下工作,延長電池使用壽命,保障監護儀穩定運行。
該監護儀配備的是可充電鋰離子電池,型號為L(zhǎng)I12I003A,容量達2500mAh,電壓7.56Vdc 。滿電狀態下,在25℃±5℃,
開啟5導聯心電、血氧、有創血壓、二氧化碳采樣且每15分鐘自動測量無創血壓,并保持默認屏幕亮度、開啟Wi-Fi的條件下,
可連續工作超3小時(無內置二氧化碳模塊時,兩塊電池續航達8小時) ,滿足日常移動監護需求,關鍵時刻不掉鏈,為患者生命體征監測持續供能。
以下是邁瑞N1監護儀拆卸電池蓋和電池圖解:

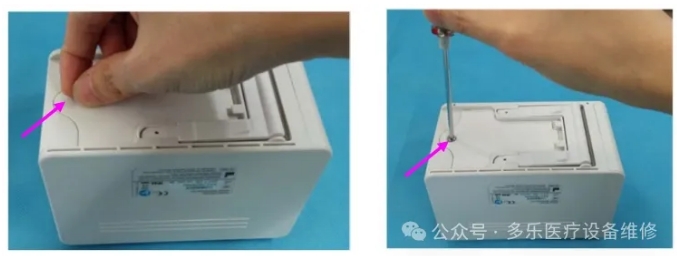

1、拆下螺絲蓋并松開螺絲。

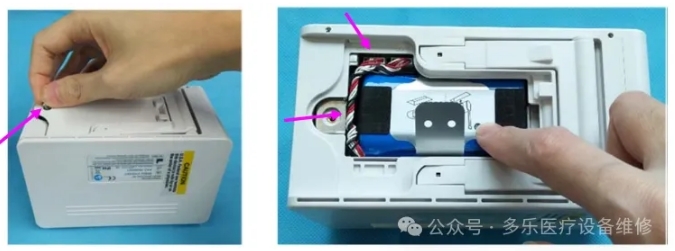

2、拆下螺絲,然后拆下電池蓋。

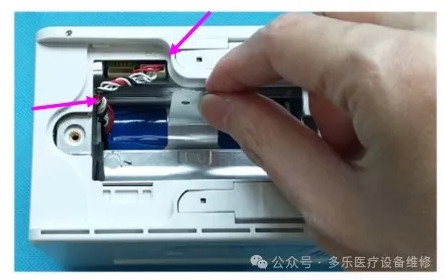

3、從主電池外殼中取出電池,并移除電池連接電纜。
注意:
在拆卸主單元時,務必從這里拔出電池連接電纜,并取出電池,以避免在后續的拆卸步驟中遇到電力問題。
在重新安裝電池時,應將主電池殼的電池連接電纜插入左側的B1插座中。按照下圖所示的路徑鋪設電池連接電纜。
將連接電纜插入插座時,應使連接器對正,以避免損壞連接器針腳。

4.從二次電池外殼中取出電池。拆除電池連接電纜。
注意:
在拆卸主單元時,務必從這里拔出電池連接電纜,并取出電池,以避免在后續的拆卸步驟中遇到電力問題。
在重新安裝電池時,應將副電池殼的電池連接線插入右邊的B2插座中。應按照下圖所示的方式鋪設電池連接線。將連接線插入插座時,應使連接器對正,以避免損壞連接器針腳。

以上是邁瑞N1監護儀拆卸電池蓋和電池圖解,若想要《邁瑞H-046-011649-00-BeneVision-N1-維修手冊FDA-3.0.pdf》,可以掃描下方二維碼添加客服微信獲取。
