一、核心規格與物理特性

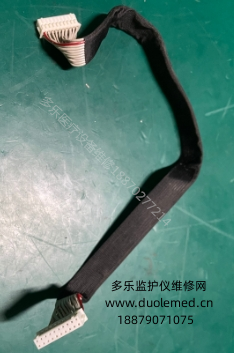

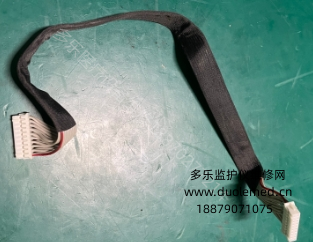

作為主板與顯示屏的核心連接組件，UT4000B監護儀VGA接線采用標準 15 針 D-Sub 接口設計，針腳間距 2.54mm，

適配主板 VGA 輸出端口與顯示屏輸入端口，確保物理連接的精準性與穩定性。線纜導體選用多股鍍錫銅材質，

線徑 0.12mm，阻抗控制在 75Ω±5%，完美匹配 VGA 信號傳輸特性，避免信號衰減。

外層包裹雙層屏蔽結構 —— 內層為鋁箔屏蔽，外層為編織網屏蔽（覆蓋率≥90%），

有效隔絕監護儀內部電路（如電源模塊、NIBP 模塊）產生的電磁干擾，保障視頻信號純凈傳輸。

線纜長度固定為 350mm，適配設備內部布局，既避免過長導致的纏繞，也防止過短影響安裝靈活性。

二、高清信號傳輸性能

該 VGA 接線支持 800×600 像素分辨率（UT4000B 顯示屏原生分辨率），像素時鐘頻率達 40MHz，

可無延遲傳輸主板輸出的全彩視頻信號，確保顯示屏上 ECG 波形、血壓數值、SpO2 曲線等信息清晰呈現，

無拖影、重影或色彩失真問題。信號傳輸帶寬達 250MHz，預留性能冗余，即使設備長期運行（如 ICU 24 小時監護），

也能維持穩定的信號傳輸質量。接線針腳采用鍍金處理，厚度≥3μm，降低接觸電阻（≤0.01Ω），減少因氧化導致的接觸不良，

延長使用壽命，確保設備長期運行中顯示功能無中斷。

三、臨床場景適配設計

針對醫療設備的可靠性需求，接線外護套采用醫用級 PVC 材質，具備優異的耐溫性（工作溫度 - 20~+70℃）與耐化學腐蝕性，

可耐受 75% 乙醇、含氯消毒劑等臨床常用清潔試劑擦拭，且不釋放有害物質，符合 RoHS 2.0 環保標準。

護套硬度為 Shore 70±5，兼具柔韌性與抗拉伸性，可承受設備組裝與維護過程中的輕微拉扯，不易斷裂。

此外，接線兩端接口采用注塑成型工藝，與線纜一體化設計，避免接口脫落，同時接口處內置防塵膠墊，

在設備閑置或維護時防止灰塵進入，保護針腳不受損壞。

四、安裝與維護便利性

考慮到設備維護需求，VGA 接線采用非焊接式設計，可通過插拔方式完成更換，無需專業焊接工具，降低維護難度。

接線表面印有清晰的標識（“主板端”“顯示屏端”），配合接口防呆設計（針腳排列不對稱），避免安裝時接反，

縮短維護時間。在設備出廠前，每根接線均經過 100% 導通測試與信號傳輸測試，確保針腳無虛接、信號無異常，

保障裝機后即可穩定運行。作為監護儀顯示系統的 “神經鏈路”，

該 VGA 接線的穩定性能直接決定臨床監測數據的可視化質量，是設備實現精準監護的重要保障。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
