一、核心定位與設計特性

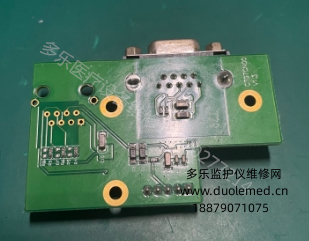

VGA接口板CNG7CN00是飛利浦CTG7胎監儀的圖像信號輸出中樞，

作為連接設備主機與外部顯示終端的關鍵硬件，專為胎心監護場景下的高清畫面?zhèn)鬏斣O計。

該接口板采用多層 PCB 線路板架構，搭載醫用級屏蔽涂層，

可有效抵御醫院環境中高頻設備產生的電磁干擾（EMI），同時具備 IPX4 級防塵防水能力，

適配產科病房、產房等多場景使用需求。其接口協議嚴格遵循 VGA 工業標準，

與 CTG7 主機的圖像處理單元無縫銜接，為胎心率曲線、宮縮壓力波形等關鍵監護數據的實時顯示提供穩定硬件支撐。

二、核心功能與工作原理

圖像信號解碼與轉換：作為 “信號轉換器”，CNG7CN00 接收主機圖像處理單元輸出的數字圖像信號后，

通過內置的 VGA 編碼芯片將其解碼為模擬 RGB 信號。例如，主機生成的胎心率動態曲線數字信號，

經該接口板轉換后，可精準輸出至外接顯示器，確保曲線線條流暢度與數據刻度清晰度，

解決數字信號直接傳輸易出現的畫面斷層問題。

顯示參數優化調節：板載亮度、對比度調節模塊，支持 8 級參數微調。醫護人員可通過監護儀操作面板，

經 CNG7CN00 實時調整外接顯示設備的畫面參數，適配不同光照環境（如產房強光、病房弱光），

避免因光線反射導致的曲線細節模糊，保障多科室協作時的畫面可讀性。

多設備協同輸出控制：具備雙路 VGA 信號并行輸出能力，可同時連接設備自帶顯示屏與外接大屏顯示器，

且兩路信號延遲差控制在 50ms 以內。在剖宮產手術等場景中，既能滿足手術醫師近距離查看細節的需求，

也方便麻醉師、護士在遠處同步掌握胎心動態，提升團隊協作效率。

三、臨床價值與性能優勢

在胎心監護臨床場景中，CNG7CN00的穩定傳輸能力直接影響診療判斷：

其信號傳輸誤碼率低于 0.001%，可避免因畫面失真導致的胎心率異常誤判，

為胎兒宮內安全評估提供可靠視覺依據。此外，該接口板采用模塊化設計，

更換時無需拆解主機核心部件，維修時間可縮短至 30 分鐘內，大幅降低設備停機對產科監護工作的影響。

作為原廠認證配件，其與 CTG7 主機的兼容性達 100%，可避免第三方配件導致的顯示故障，保障設備長期穩定運行。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
