GE DASH2000監護儀主板43367256 詢價
發布人:多樂監護儀維修網 發布時間:2026-01-30

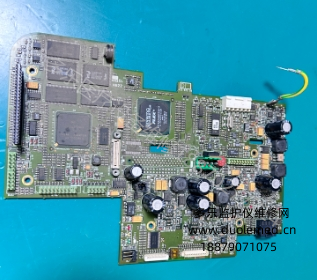

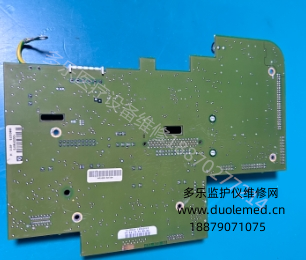

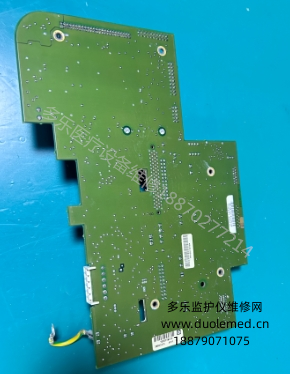

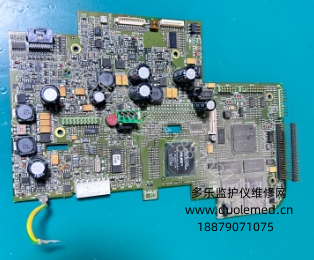

GE DASH2000監護儀主板43367256是整機的控制中樞與信號處理核心,集成32位摩托羅拉MPC8211主處理器,統籌ECG、NIBP、SpO?、呼吸、體溫等參數采集、運算、顯示與報警,同時管理電源分配、數據存儲、網絡通信及外設交互,適配成人、小兒、新生兒多科室監護場景,是保障設備穩定運行的核心硬件,具備模塊化設計、多重安全防護與醫療級電磁兼容性,適配臨床復雜使用環境。

核心架構與關鍵參數
主板采用核心控制、信號處理、電源管理、接口擴展四大功能模塊布局,核心參數如下:
處理器:32位MPC8211微處理器,主頻66MHz,搭配4MB閃存(程序存儲)、4MB動態RAM(運行緩存)、512KB靜態RAM(數據緩存),保障多參數并行處理與實時響應。 - 電源體系:輸入+12V直流,經DC - DC轉換輸出+5V、+3.3V、-12V等多路穩定電壓,為各模塊供電,支持電池與AC電源無縫切換,適配轉運場景。
接口配置:含LCD顯示接口(20針FPC)、高壓板背光驅動接口、數據卡接口、參數面板接口、NIBP泵驅動接口、傳感器信號輸入接口及網絡通信接口,支持Unity網絡接入。
安全標準:符合IEC 60601 - 1醫療電氣安全標準,具備過流、過壓、短路保護,電磁兼容滿足EN 55011要求,抗除顫干擾,適配臨床復雜電磁環境。

核心功能與信號流程
1.信號采集與處理:接收前端傳感器與模塊的模擬信號,經高精度ADC轉換為數字信號,通過內置算法完成ECG濾波、心率計算、NIBP自動充氣放氣控制、SpO?血氧飽和度運算等,保障參數測量精準度。
2.顯示與交互控制:輸出LVDS圖像信號驅動5.8英寸LCD屏,顯示波形與參數;響應按鍵、旋鈕操作,實現參數設置、報警閾值調整等功能;控制高壓板完成背光亮度調節。
3.數據管理與通信:支持?jǐn)?shù)據卡存儲監測數據,通過網絡接口上傳數據至中央監護系統,同時接收遠程控制指令;內置實時時鐘,保障數據時間戳精準。
4.報警管理:當參數超出閾值時,驅動聲光報警,分級輸出危機、警告、提示等報警信號,支持報警靜音、暫停等操作,適配不同臨床需求。

安裝與維護要點
安裝需固定于主機金屬支架,通過M3螺絲按0.3-0.4Nm扭矩緊固,避免振動導致接觸不良;接線需區分電源、信號、通信類接口,防呆設計避免插反,高壓線路需套絕緣套管。日常維護需定期檢查電容、電阻等易損件,清理散熱孔灰塵;故障排查優先測量電源電壓,再檢查處理器復位電路、存儲芯片與接口連接,常見故障如無法開機、參數無顯示多與電源模塊或接口松動相關,可通過替換法定位故障點。

該主板作為DASH2000的“大腦”,其穩定運行直接決定監護儀的臨床可用性,是維修與備件更換的核心部件,保障設備持續為診療提供可靠數據支撐。
以上是該產品的介紹,如有購買需要,歡迎掃描下方二維碼添加微信進行詢價。
