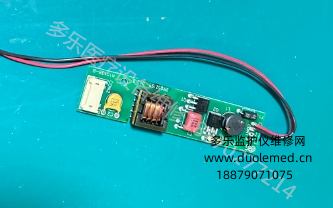

GE DASH2000監護儀高壓板N10138-B 8M052199 E88551 94V0 詢價
發布人:多樂監護儀維修網 發布時間:2026-01-31
GE DASH2000監護儀高壓板N10138 - B(配套編碼8M052199、E88551,阻燃等級94V0)是設備LCD顯示屏的核心供電驅動部件,本質為L(zhǎng)CD背光逆變器,負責將主板輸出的低壓直流電轉換為顯示屏背光燈管所需的高頻高壓交流電,保障5.8英寸顯示屏穩定發光,為急診、ICU、轉運等場景下醫護人員清晰讀取ECG、NIBP、SpO?等參數與波形提供關鍵支撐,是監護儀顯示系統不可或缺的核心硬件。其具備寬壓適配、亮度可調與多重安全防護特性,適配臨床復雜使用環境。

核心參數與結構特性
該高壓板輸入為+12V直流供電,輸出為1000-1500V高頻高壓交流電,適配單根CCFL背光燈管,支持10%-100%亮度分級調節,滿足不同光線環境下的顯示需求。核心電路包含PWM控制芯片、功率開關管、高頻變壓器(高壓包)與保護電路,采用SMT貼片工藝,布局緊湊。外殼與基板均采用94V0級阻燃材料,耐溫范圍-20℃至70℃,符合醫療設備電氣安全標準;內部功率器件選用醫療級元件,具備低功耗、高穩定性優勢,額定工作電流≤500mA,待機功耗<1W,適配監護儀節能設計。高頻變壓器采用真空浸漆工藝,絕緣性能優異,有效避免高壓擊穿風險。

工作原理與驅動邏輯
高壓板通過主板發來的PWM亮度控制信號,調節輸出電壓與電流,實現背光亮度精準調控。工作時,PWM芯片將+12V直流電轉換為20-30kHz高頻方波,經功率開關管放大后輸入高頻變壓器,升壓至燈管啟動與工作所需高壓;同時,反饋電路實時監測燈管電流與電壓,當出現過流、過壓、燈管開路或短路時,自動觸發保護機制,切斷輸出并向主板發送故障信號,防止高壓板與燈管損壞。這種閉環控制設計,既保障背光穩定,又延長燈管與高壓板使用壽命,適配監護儀長期連續運行場景。

安裝規范與接線要求
高壓板安裝于顯示屏內側的金屬支架上,通過2組排線分別連接主板(供電與控制信號)和背光燈管(高壓輸出)。安裝需遵循“斷電操作—定位固定—排線連接”流程:先斷開整機電源,取下顯示屏外殼,對齊高壓板安裝孔位,用M2.5螺絲按0.3-0.4Nm扭矩緊固,防止振動導致接觸不良;接線時需區分供電線、控制線與高壓線,高壓線需套絕緣套管,避免與其他線路接觸造成干擾或短路;安裝后需檢查排線無松動、絕緣層無破損,確保高壓輸出端無裸露。

維護要點與故障排查
常見故障有顯示屏不亮、亮度異?;蜷W爍,多由高壓包損壞、功率管燒毀、PWM芯片故障或排線松動導致。日常維護需避免將亮度長期調至100%,減少高壓部件負荷;定期檢查高壓板散熱情況,清理周邊灰塵,防止高溫老化。故障排查時,先測量輸入+12V電壓是否正常,再檢查背光燈管是否完好,若輸入正常而無輸出,多為高壓包或功率管損壞,需更換對應部件;若亮度閃爍,可通過替換PWM芯片或檢查反饋電路解決。該高壓板正常使用壽命達3-5年,是保障監護儀顯示正常的關鍵部件,為臨床診療提供清晰的視覺保障。
以上是該產品的介紹,如有購買需要,歡迎掃描下方二維碼添加微信進行詢價。
