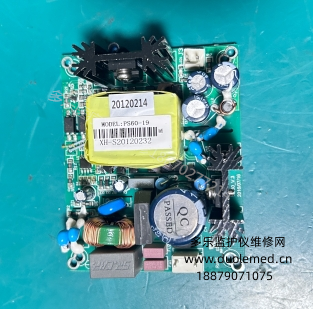

凱沃爾ECG-1112心電圖機電源板E504278是設備的核心能量供給部件，

承擔著將市電轉換為整機各模塊（主控、采集、顯示、打?。┧璺€(wěn)定電壓的關鍵任務，

是保障心電圖機精準采集與安全運行的能量基石。作為ECG-1112/1112L/1112M全系列機型的原廠適配電源板，

該板以高轉換效率、強抗干擾能力與多重保護設計，成為設備維修與維護的核心合規配件。

從核心功能來看，這塊電源板集成了完整的AC-DC 與 DC-DC 變換電路，支持交、直流兩用供電模式。

在接入市電時，它通過內置的 EMI 電磁干擾濾波電路、整流橋與高效開關電源芯片，將220V交流電轉換為高壓直流，

再經高頻變壓器降壓、多路輸出整流濾波，生成 + 12V、+5V、±15V 等多組精準直流電壓，

分別供給主控板、打印驅動電路、顯示模塊及采集電路。同時，板載充電管理電路適配ECG-1112內置14.8V鋰電池，

實現智能充電、過充保護與電池電量監測，支持設備移動使用，完美適配醫院門診、體檢中心等多場景的供電需求。

電氣性能與防護設計是該電源板的核心優勢。板載 PWM 控制芯片與高精度反饋回路，

確保各路輸出電壓穩定度 ±3% 以內，紋波電壓≤50mV，為 24bits 高分辨率 A/D 轉換電路提供純凈電源，

避免電壓波動導致心電波形失真、基線漂移，保障臨床診斷的準確性。在安全防護方面，

電源板配置了保險絲、壓敏電阻、過流 / 過壓 / 過熱保護電路，當設備出現短路、市電浪涌或異常溫升時，

能自動切斷輸出，防止故障擴大，保護核心電路板與患者安全，符合醫用設備 II 類電氣安全標準與 IEC60601-1 規范。

結構設計上，電源板采用多層 PCB 板設計，布局緊湊、散熱合理，

關鍵功率器件（如 MOS 管、整流二極管）搭配散熱片，有效降低長期運行溫升，提升整機穩定性。

板上接口與 ECG-1112 機身插槽完全匹配，包含市電輸入接口、電池連接插座、各路輸出電源排針，

安裝時無需改裝，直接插入機身卡槽即可，適配性強。同時，板體邊緣做圓角加固處理，抗震動能力優異，

可應對設備搬運、體檢移動過程中的輕微沖擊，避免焊點脫落導致的供電中斷。

作為原廠配件，E504278電源板與凱沃爾ECG-1112的電源管理系統深度兼容，

是設備斷電、無法開機、打印異常、電池不充電等故障的核心排查部件。

非兼容替代板可能存在電壓偏差、保護失效、波形干擾等問題，嚴重影響心電采集精度與設備安全，

因此維修更換時需嚴格認準該型號，確保設備恢復原廠級運行穩定性。

該電源板廣泛應用于各級醫院心內科、基層診所、體檢機構，以耐用、安全、精準的供電性能，

為ECG-1112心電圖機的持續穩定運行提供底層保障。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
