適配料號 26025-099-51、5525-099-05A 帶三叉交流輸入電源板，整套接線分為三叉交流輸入回路、

多組直流輸出排線、電池充放電線束、機身接地線路四大模塊，

接線規范直接決定設備供電穩定與心電采集精度，全程需斷電操作，嚴禁帶電插拔端子。

三叉交流輸入為整機市電接入端，板載一體式三孔插座絲印標注 L 火線、N 零線、PE 保護地線，

外部進線棕色線對接 L 端子，藍色線接入 N 端子，黃綠雙色地線固定于 PE 接地焊腳，地線需同步連通設備金屬機殼，

形成醫用雙重絕緣防護。接線時三根線纜不得錯位互換，地線虛接會大幅提升心電基線漂移、工頻干擾風險，

長期使用還會觸發漏電保護停機；插頭內部焊點需飽滿無毛刺，避免插拔震動造成間歇性斷電、不開機故障。

板側多組直插排線是核心直流輸出線路，分四路獨立線束對應整機負載。主供電排線輸出多路穩壓直流，

插接主板主控接口，為運算芯片、顯示屏幕供電；打印驅動排線連接熱敏打印模組，負責走紙、打印頭加熱供電；

導聯采集排線供給前端信號采集模塊，該線路屏蔽層必須與電源板公共地短接，隔絕外界雜波干擾心電波形；

按鍵面板排線傳輸?shù)蛪嚎刂菩盘?，端子卡扣需完全卡緊，輕微松動會出現按鍵失靈、設備反復重啟問題。

所有排線均有防呆卡口，接口形狀唯一，不存在插反風險，更換配件時無需區分正反，對齊卡扣直插到位即可。

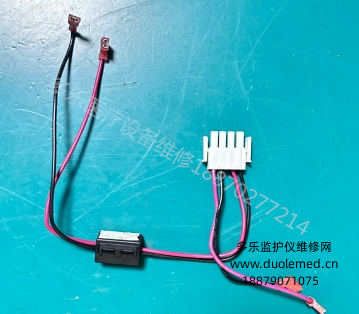

內置鋰電池充放電線束為獨立兩芯帶鎖端子，紅線接充電正極、黑線接回路地，接線極性嚴禁顛倒，

一旦接反會直接燒毀充放電管理芯片，喪失電池續航功能。市電接入時電源板通過該線束恒流充電，

脫離市電后自動切換電池供電，接線松動會出現充電指示燈不亮、滿電快速掉電、外出體檢中途關機等故障，

線束固定卡扣需鎖緊，避免設備搬動拉扯斷線。

機身接地輔助線路為細銅質接地線，一端焊接電源板接地焊盤，另一端固定設備內部金屬支架，

屬于醫用設備強制安全接線，不可省略。全部線路接插完成后，先用萬用表通斷檔復核地線導通、直流端子無短路，

空載測量 3.3V、5V 標準輸出電壓，數值正常后方可通電測試。

日常維修更換電源板時，建議按 “交流輸入→接地線路→電池線束→主板及外設排線” 順序接線，

拆卸反向操作，布線整理后用扎帶固定線束，避開打印頭高溫區域，防止線材絕緣層老化破損。

規范接線可杜絕短路燒板、波形偽影、供電不穩等常見故障，保障設備滿足醫院心電質控標準，延長整機與電源板使用壽命。
