FUKUDA(福田)FC-1760除顫儀手柄放電測試板組件 報價
發布人:多樂監護儀維修網 發布時間:2025-10-28

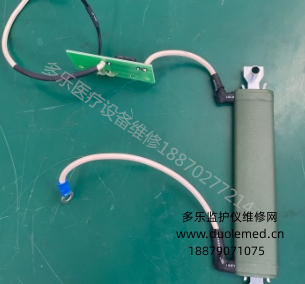

在FUKUDA (福田) FC-1760除顫儀的安全檢測系統中,手柄放電測試板組件是保障設備放電功能精準、安全的 “核心檢測單元”。
它通過模擬實際除顫場景,對除顫手柄的能量傳輸、放電時序及安全保護功能進行全面校驗,
是設備日常維護、性能校準及故障排查中不可或缺的關鍵部件,直接關系到除顫操作的安全性與有效性。

從結構構成來看,該測試板組件采用模塊化電路設計,核心包含負載電阻模塊、信號采集模塊、
狀態顯示模塊及接口適配模塊四大單元。負載電阻模塊選用高精度金屬膜電阻,
阻值經過精準校準(通常為 50Ω,匹配除顫儀標準測試負載),能穩定吸收手柄釋放的高壓能量,
避免能量外泄造成安全隱患;信號采集模塊集成電壓傳感器與電流傳感器,
可實時捕捉放電過程中的電壓波形、電流峰值及能量輸出值,為性能判斷提供數據支撐;
狀態顯示模塊通過 LED 指示燈(如 “就緒”“放電中”“故障”)直觀反饋測試狀態,
部分型號還配備小型液晶屏,可顯示具體測試參數;接口適配模塊則設有與FC-1760除顫儀手柄完全匹配的接口,
采用防誤插設計,確保手柄與測試板精準對接,同時內置絕緣保護電路,防止高壓擊穿。
此外,測試板整體封裝在阻燃絕緣外殼中,表面標注清晰的操作指引與安全警示標識,進一步提升使用安全性。

在功能作用上,該組件承擔 “性能校驗” 與 “安全防護” 雙重核心任務。其一,性能校驗功能是核心。
日常維護時,將手柄連接至測試板,啟動設備放電程序,測試板可模擬患者身體阻抗,接收手柄傳輸?shù)母邏耗芰浚?/span>
同時采集放電參數并與設備設定值對比:若能量輸出誤差超過 ±5%、放電波形異?;蚍烹娧舆t超過 1 秒,
測試板會通過信號反饋觸發設備報警,提示醫護人員進行檢修,避免因手柄性能異常導致除顫失敗。
其二,安全防護功能是關鍵保障。測試板內置過壓、過流保護電路,當手柄出現異常高壓或短路時,
可迅速切斷回路,防止測試板及設備損壞;同時,組件能將手柄殘留電荷安全釋放,
避免醫護人員在檢測過程中觸電,尤其在更換手柄或維修設備前,通過測試板完成放電操作,可消除安全隱患。
此外,該組件還支持手柄功能老化測試,通過多次循環放電,檢測手柄內部線路、觸點的耐用性,提前發現潛在故障風險。

在適配性方面,該測試板組件為福田FC-1760除顫儀專用配件,
其接口規格、負載參數、信號協議均與設備手柄及主板(PCB-6664A)完全兼容,無需額外調試即可直接使用。
無論是搭配原廠手柄,還是符合 FC-1760 規格的兼容手柄,測試板都能精準識別并完成檢測,
適配設備全生命周期的維護需求。同時,組件尺寸小巧(通常長 20cm× 寬 15cm× 高 5cm),
重量輕便,可便攜攜帶,方便醫護人員在急診室、救護車等不同場景下開展現場檢測,提升維護效率。

在使用與維護層面,需重點關注測試板的參數校準與安全操作。日常使用前,
需通過標準校準儀對測試板的負載電阻、傳感器精度進行校驗,確保檢測數據準確;
每次檢測后,用干布擦拭接口及表面,避免灰塵、汗液影響接觸性能,嚴禁使用酒精等腐蝕性清潔劑,
防止外殼或電路受損。操作時必須嚴格遵循流程:先連接手柄與測試板,再啟動設備,
檢測完成后需等待測試板指示燈顯示 “放電完畢”,方可斷開連接,避免殘留電荷引發危險。
若測試板出現指示燈異常、無信號反饋等故障,需立即停止使用,由專業維修人員排查,
切勿自行拆解,防止高壓部件暴露導致安全事故。
無論是醫院定期的設備維護,還是急救前的緊急性能校驗,
FUKUDA (福田) FC-1760除顫儀手柄放電測試板組件都以精準的檢測能力、可靠的安全設計,
為除顫手柄的性能穩定保駕護航,是保障急救操作安全、提升設備可靠性的重要支撐。
以上是該產品的介紹,如有購買需要,歡迎掃描下方二維碼添加微信進行詢價。
