飛利浦G60病人監護儀配套增量式調節編碼器，通過專用短線纜直連 KE11450418（G60KEY01A）按鍵板，

是設備參數旋鈕調節的信號傳輸通道，負責波形縮放、數值增減、光標切換、菜單選擇等精細操作，

整套接線結構緊湊、線路定義固定，為設備維修更換核心操作環節，廣泛適配醫院設備科與第三方醫療器械維保場景。

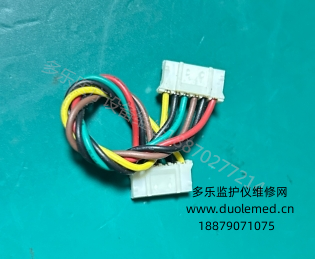

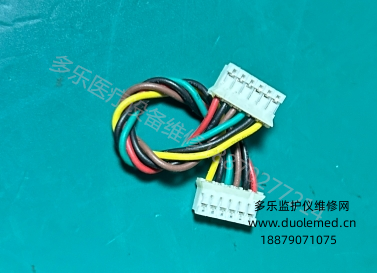

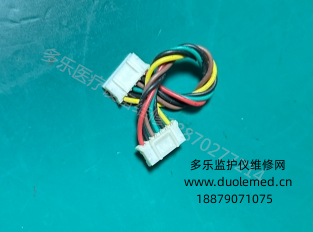

編碼器與按鍵板采用一體化短線束焊接對接，線纜內置五組獨立線路，

按鍵板 PCB 絲印清晰標注 VCC、GND、A 相、B 相、SW 按鍵引腳。其中 VCC 為 5V 供電線路，

由按鍵板穩定輸出電壓供給編碼器內部光電感應元件；GND 公共地線統一屏蔽，

消除手術室、ICU 心電、麻醉設備帶來的電磁雜波，避免旋鈕旋轉出現跳數、漂移誤觸發；A、B 兩相為相位脈沖信號線，

依靠相位差識別旋鈕正反轉與旋轉幅度，實現參數精準增減；SW 為編碼器下壓確認信號線，旋轉旋鈕按壓時導通，

完成菜單確認、彈窗選定操作，五類線路分工明確，缺一不可。

整套接線操作必須嚴格執行斷電防靜電規范，作業前關閉整機電源、拔除交流適配器，佩戴防靜電手環釋放人體靜電，

防止靜電擊穿按鍵板信號芯片與編碼器感光元件。拆卸舊接線時，使用低溫電烙鐵快速熔開焊盤，

禁止長時間高溫灼燒 PCB 焊盤導致銅箔脫落；若為成品直插式線束，輕掀按鍵板側插座鎖扣，水平抽出排線，

不強行拉扯線纜造成內部銅絲斷裂。新線束接線時嚴格對照板面絲印一一對應，電源正負極嚴禁反接，

焊點飽滿圓潤、無虛焊連錫，焊接完成后用絕緣熱縮管包裹裸露焊點，防止消毒液、生理鹽水滲入造成短路。

線束裝配后沿面板內側線槽規整排布，避免機殼擠壓彎折線纜，減少長期使用斷線風險。接線完成后通電整機檢測，

緩慢旋轉編碼器，觀察屏幕參數同步增減無跳變，按壓旋鈕可正常確認菜單；若出現調節失靈、數值亂跳、按壓無響應，

多為相線接反、地線虛焊或線纜內部斷路，需重新核對線路與焊點。

該套編碼器接線線路定義原廠統一，同規格備件可直接替換，無需改線調試，大幅縮短設備停機維修時長。

規范標準的接線方式，能夠穩定傳輸旋鈕脈沖信號，降低調節故障發生率，延長按鍵板與編碼器整體使用壽命，

是保障飛利浦 G60 監護儀臨床高效操作、穩定監測患者生命體征不可或缺的硬件連接方案。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
