一、?核心部件組成?

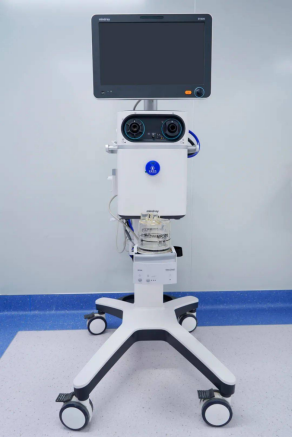

 邁瑞SV300呼吸機采用模塊化設計，主要部件包括：

 主機?：內置電動渦輪系統，集成12.1英寸可調節視角彩色觸摸屏（分辨率≥1280×800），支持觸控操作與參數設置?。

呼吸回路?：含可拆卸式吸氣閥、呼氣閥組件，支持134℃高溫高壓消毒，降低交叉感染風險?。

加溫濕化裝置?：兼容吉科SH330濕化器，通過專用接口與主機連接，支持恒溫濕化功能?。

監測模塊?：集成氧濃度傳感器、壓力傳感器及流量傳感器，實時監測氣道死腔、肺泡通氣量等參數?。

機械臂與臺車?：采用通用導槽設計，支持左右互換安裝，用于固定主機、濕化器和管路?。

二、?裝配流程與關鍵步驟?

 主機安裝與固定?

 將主機放置于臺車導槽內，通過卡扣固定，確保設備重心穩定?。

安裝機械臂時需注意左右方向（L/R標識），避免接口錯位?。

 電源與氣源連接?

 使用專用電源線連接交流電源插座（220V±10%），開機后系統自動執行電源自檢?。

無需外接氣源（純電動渦輪驅動），但需檢查內置渦輪運行狀態（噪音≤45分貝為正常）?。

呼吸回路組裝?

 吸氣閥/呼氣閥安裝?：將可拆卸閥體對準主機接口順時針旋轉鎖緊，聽到“咔嗒”聲表示到位?。

管路連接?：使用螺紋接口連接吸氣端（黃色標識）和呼氣端（藍色標識）管路，確保密封性?。

濕化器接入?：將吉科SH330濕化器插入主機右側插槽，調整水位至MAX-MIN區間?。

傳感器與監測模塊校準?

 氧電池安裝?：將氧濃度傳感器插入主機背面專用插口，開機后執行氧濃度校準（需使用21%空氣和100%純氧）?。

壓力傳感器初始化?：通過系統菜單啟動“順應性補償”和“泄漏測試”，確保監測數據準確性?。

三、?功能調試與驗證?

系統自檢流程?

 開機后自動執行硬件檢測（包括閥門開閉、渦輪轉速、傳感器響應等），檢測結果通過彩色屏顯示?。

若出現異常報警（如“管路泄漏”或“氧濃度故障”），需按提示重新檢查對應部件連接?。

通氣模式設置驗證?

 通過觸控屏選擇病人類型（成人/兒童/嬰幼兒），系統自動關聯潮氣量范圍（20-2000ml）和呼吸頻率（1-100次/分鐘）?。

測試容量控制通氣（VCV）模式時，需觀察流速波形是否平穩（目標誤差＜5%）?。

安全功能測試?

 窒息通氣測試?：模擬患者無自主呼吸狀態，驗證呼吸機自動切換至后備通氣模式（潮氣量≥預設值80%）?。

報警系統驗證?：觸發高壓/低壓、低潮氣量等報警條件，確認報警燈（多視角設計）和聲音提示正常?。

四、?維護與消毒要點?

日常清潔?：使用75%酒精擦拭觸摸屏表面，避免液體滲入接口?。

高溫消毒周期?：吸氣閥/呼氣閥組件每7天拆卸一次，執行134℃高壓蒸汽滅菌（單次消毒時間≤30分鐘）?。

傳感器維護?：氧電池每6個月更換一次，壓力傳感器每12個月校準一次?。

五、?設計細節與兼容性?

人機交互優化?：12.1英寸觸摸屏支持同屏顯示4道波形（壓力-時間、流量-容量環等），呼吸環可凍結、導出對比?。

擴展功能?：可選配無創通氣（NIV）模塊和呼末CO?監測模塊，通過USB接口升級系統固件?。

通用化設計?：臺車導槽兼容多種品牌濕化器和監護儀，支持快速更換配件?。

六、?總結?

 邁瑞SV300呼吸機的裝配圖充分體現其模塊化、易維護特點，從主機固定到傳感器校準均采用標準化流程，兼顧臨床效率與感染控制需求?。其電動渦輪設計和高精度監測模塊，為急診、ICU等多場景提供可靠支持?。
