INV1506高壓板是理邦iM9多參數監護儀專用背光逆變驅動板，安裝于顯示屏背部，

是整機顯示系統核心供電轉換配件，負責驅動 CCFL 背光燈管，直接決定屏幕能否正常點亮，

廣泛適配院內病房、急診、手術室等全天候監護場景，為醫護清晰讀取心電、血氧、血壓、呼吸等生命體征波形與數值提供硬件基礎。

該板核心功能為電壓逆變轉換，接收主機電源板輸出的 12V 直流低壓，通過板載 PWM 控制芯片與高頻升壓變壓器，

穩定轉換成千余伏高頻交流電供給背光燈管，同時接收主板發送的使能開關信號與 PWM 調光信號，

實現屏幕一鍵啟停、多級亮度連續調節，調光過程無頻閃、無明暗斷層，

長時間觀看不易視覺疲勞，滿足 ICU 夜間低亮度、搶救強光查看等多元臨床需求。

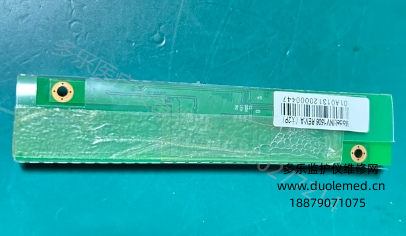

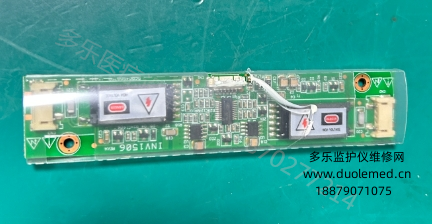

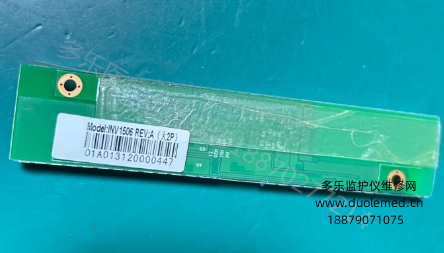

硬件采用醫療級緊湊型貼片布局，尺寸貼合 iM9 屏幕背部預留卡槽，雙 PINS 標準插頭直插對接，

無需飛線改裝。板載元件選用耐高溫、抗腐蝕工業級物料，線路做絕緣隔離處理，

高低壓區域爬電距離符合醫用設備安全標準，高壓輸出端做密封防護，可抵御除顫儀、高頻電刀瞬時電磁干擾，

避免高壓打火、漏電隱患，適配醫院高頻含氯消毒劑擦拭消殺環境。

電路內置多重智能保護機制，包含過壓、過流、短路、燈管開路、過熱五大保護功能。

當燈管老化斷路、線路短路、電壓異常時，芯片瞬間切斷高壓輸出并向主控板反饋故障代碼，

防止燒毀屏幕、主板等貴重部件，大幅降低整機維修成本。設備長時間連續工作，

板體溫度超標時自動降功率運行，保障 7×24 小時不間斷監護穩定輸出。

臨床故障辨識度高，INV1506 損壞典型表現為開機黑屏、屏幕亮一秒即刻熄滅、背光閃爍、亮度調至最大依舊昏暗，

強光照射屏幕可隱約看到界面圖像，排除電源、主板故障后更換此板即可修復。原裝配件拆裝簡易，

僅需拆卸屏幕邊框與兩顆固定螺絲，插拔插頭即可完成替換，單人五分鐘內完成維修，大幅縮短設備停機時間。

作為 iM9 監護儀顯示系統不可或缺的功能模塊，INV1506 高壓板憑借穩定逆變輸出、完善安全防護、便捷拆裝更換的優勢，

成為醫院設備維保常備耗材，有效保障監護畫面持續清晰顯示，

為病情觀察、參數報警、趨勢回顧等臨床操作提供可靠硬件支撐，是維持監護設備正常運轉的關鍵配件。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
