邁瑞imec10電源管理接口板051-000965-00 報價
發布人:多樂監護儀維修網 發布時間:2025-08-21

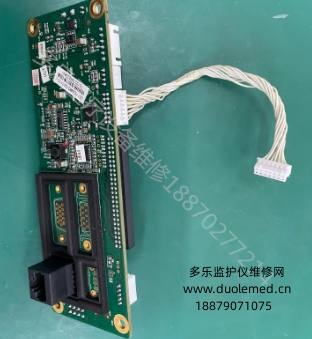

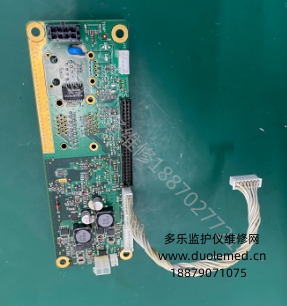

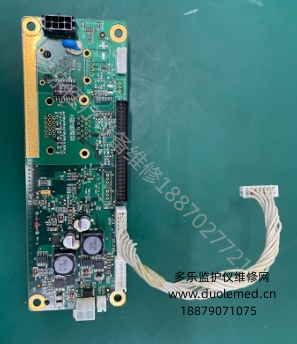

邁瑞IMEC10電源管理接口板 051-000965-00 是監護儀的 “能源調度中心”,
負責統籌電源模塊、電池組與各功能部件的電力分配,其穩定運行直接關系到設備的供電可靠性,
是保障監護工作連續開展的核心部件。

從功能架構來看,該接口板集成了電源轉換、負載分配、狀態監測三大核心模塊。
電源轉換模塊可將電源模塊輸入的 12V 直流電,精準轉換為主板、顯示屏、
傳感器等不同部件所需的 3.3V、5V、9V 等多檔電壓,轉換效率達 92% 以上,減少電能損耗。
負載分配模塊通過智能電路設計,根據各部件的功耗需求動態調節電流分配 —— 例如顯示屏啟動時自動提升供電電流,
待機時降低非必要部件的電力輸出,實現能源高效利用。狀態監測模塊則實時采集電壓、電流、
溫度等參數,一旦發現異常立即觸發保護機制,避免過載或短路對設備造成損害。

結構設計聚焦于醫療設備的安全性與緊湊性。接口板采用 4 層 PCB 板設計,
電路布局經過電磁兼容優化,模擬電路與數字電路分區隔離,減少相互干擾。
板載元件采用表面貼裝技術(SMT),體積較傳統插件元件縮小 40%,
適配監護儀內部的緊湊空間。關鍵位置的電容、電感選用醫療級耐高溫元件,
可在 - 40℃至 85℃環境下穩定工作。接口板邊緣設有 8 個固定螺孔,
與機殼的安裝誤差控制在 0.1mm 以內,確保振動環境下的結構穩定性。
與設備部件的協同性經過深度調校。其輸入端通過專用接口與電源模塊、電池組連接,
輸出端設有 12 路獨立接口,分別對應主板、顯示屏、報警燈板等關鍵部件,
每路接口均配備過流保護保險絲(額定電流 1-3A),單個部件短路時僅切斷對應回路,
不影響其他功能運行。接口板與主板通過 I2C 總線通信,實時傳輸供電狀態數據,
主板可根據其反饋的電池電量信息,在電量低于 20% 時自動觸發低電量報警,提醒及時充電。

安全防護體系滿足醫療級標準。接口板具備過壓、過流、過溫、短路四重保護功能:
輸入電壓超過 15V 時自動切斷供電;單路電流超過額定值 1.5 倍時熔斷保險絲;
板載溫度超過 70℃時啟動散熱風扇;檢測到短路信號后 5ms 內切斷回路。
其絕緣電阻大于 100MΩ,漏電流小于 50μA,符合 IEC 60601-1 醫療電氣設備安全標準。
此外,接口板支持電池?zé)岵灏?,更換電池時無需關閉設備,確保監護過程不中斷 —— 這一特性在急診轉運中尤為重要。

在醫療場景中,接口板的可靠性直接決定設備的連續運行能力。在 ICU 的 24 小時監護中,
其動態功耗調節功能可延長電池續航時間,確保斷電時設備仍能運行 4 小時以上;
在手術中電源切換時,無縫切換技術避免設備重啟導致的監測中斷;在高溫高濕的消毒環境中,
防潮防腐設計保證電路不出現氧化腐蝕。日常維護時,接口板支持自檢功能,
通過主板可查看各接口的電壓電流數據,便于快速定位供電故障,配合模塊化設計,更換時間可控制在 10 分鐘內。
作為電源系統的 “神經中樞”,邁瑞 IMEC10 電源管理接口板 051-000965-00 以精準的能源控制與全面的安全防護,
為監護儀的穩定運行筑起堅實防線,成為醫療場景中不可或缺的 “電力管家”。
以上是該產品的介紹,如有購買需要,歡迎掃描下方二維碼添加微信進行詢價。
