一、功能定位與狀態反饋體系

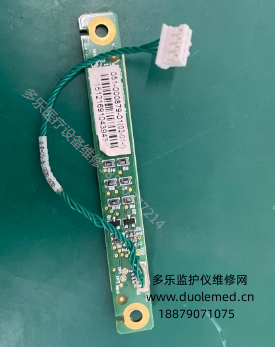

051-000879-01作為邁瑞iMEC8監護儀的核心狀態可視化組件，承擔設備運行、參數報警、電源狀態三大維度的信息反饋功能，

采用 “分區指示 + 多色預警” 設計體系。該指示燈板集成 12 顆高亮度LED燈珠，按功能劃分為 3 個核心區域：

電源狀態區（1 顆）、系統運行區（3 顆）、參數報警區（8 顆），可實時反饋設備開關機狀態、系統加載進度，

以及心率、血氧、血壓等關鍵參數的異常報警，形成 “視覺化快速預警” 機制，讓醫護人員無需查看屏幕即可快速掌握設備與患者監護情況。

其中，報警區 LED 燈珠支持分級預警，紅色代表緊急報警（如心率超出安全閾值）、黃色代表一般預警（如血氧輕度偏低）、

綠色代表正常狀態，與監護儀主機的報警音效形成 “聲光聯動”，大幅提升緊急情況的響應效率，適配急診、ICU 等高強度監護場景。

二、顯示設計與硬件特性

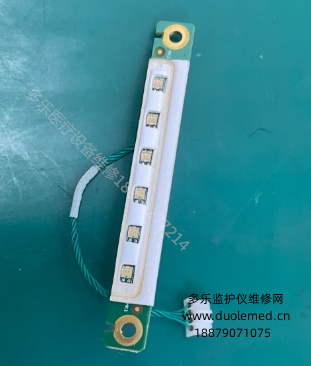

該指示燈板采用貼片式 LED 燈珠，單顆亮度達 800mcd，發光角度 120°，即使在手術燈直射或強光環境下，

仍能保證 5 米范圍內清晰可見，解決傳統指示燈在強光環境下辨識度低的痛點。燈珠排列嚴格遵循人體視覺習慣，

間距設定為 15mm，呈線性分布于監護儀面板頂部，與前文所述開關按鍵板的操作區域形成 “操作 - 反饋” 對應布局，

醫護人員操作按鍵時可同步觀察指示燈狀態，減少視線移動成本。

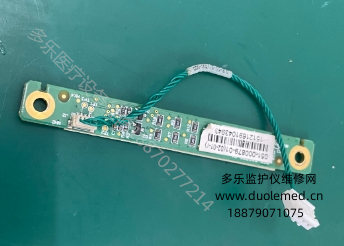

硬件結構上，指示燈板采用 FR-4 阻燃 PCB 基板，厚度 1.6mm，表面覆蓋 0.1mm 厚的透明環氧樹脂保護層，

具備抗 75% 醫用酒精擦拭、防消毒液腐蝕的特性，符合醫療設備 IPX1 防護標準。燈珠與基板采用高溫焊接工藝，

焊點耐受溫度達 260°C，可應對臨床高溫消毒場景，避免焊點脫落導致的指示失效。

三、技術性能與臨床適配

在電氣性能上，指示燈板工作電壓為 5V 直流，單顆 LED 功耗僅 10mA，整體功耗低于 120mA，對監護儀續航影響極小，

適配 iMEC8 的便攜供電需求。燈珠響應速度低于 100μs，從正常狀態切換至報警狀態無延遲，

確保參數異常時能即時觸發視覺預警，為臨床搶救爭取時間。同時，指示燈板內置恒流驅動電路，可穩定控制燈珠亮度，

避免電壓波動導致的亮度忽明忽暗，保障長期使用的顯示一致性。

針對臨床多樣化需求，指示燈板支持 “亮度調節” 功能，醫護人員可根據環境光強度，

通過主機菜單將亮度調節為高、中、低三檔，既避免夜間監護時強光刺眼，又保證白天操作時的辨識度。

此外，指示燈板采用模塊化插頭設計，與主機通過 4Pin 排線連接，更換時無需拆解設備主體，

僅需斷開排線、拆卸 2 顆固定螺絲即可完成更換，全程可在 3 分鐘內完成，大幅降低設備維護成本，

保障臨床監護工作的連續開展，完全符合 GB 9706.1-2020 醫用電氣設備安全標準。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
