一、功能定位與關聯作用

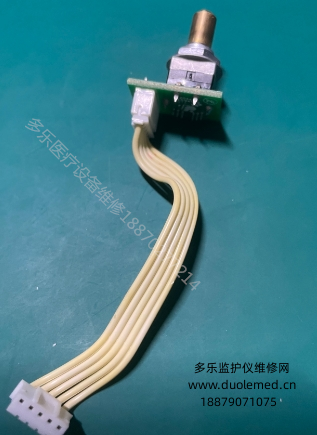

9200-20-10542作為邁瑞iMEC8監護儀旋鈕的核心傳動與信號轉換組件，是實現參數精準調節的 “核心中樞”，

與旋鈕形成深度適配的 “機械 - 電子” 聯動系統。其主要功能是將旋鈕的物理旋轉動作轉化為電信號，

傳輸至主機控制系統，進而實現心率、血壓、血氧等監護參數的數值調整與菜單選擇。該編碼器直接決定旋鈕的調節精度與響應速度，

與前文所述旋鈕的 “15° 檔位調節”“0.1 單位精度” 特性形成精準匹配，是保障旋鈕操作穩定性的關鍵部件。

在操作邏輯上，編碼器與旋鈕的按壓功能協同工作，當旋鈕按壓觸發確認指令時，編碼器會同步鎖定當前信號輸出，

避免調節過程中的參數漂移，確保 “旋轉調節 - 按壓確認” 操作流程的連貫性與準確性，完美承接旋鈕的一體化設計理念。

二、技術參數與性能優勢

該編碼器采用增量式光電編碼技術，分辨率達 120 脈沖 / 圈，與旋鈕的機械傳動結構精準咬合，

每旋轉 15° 對應 5 個脈沖信號輸出，恰好匹配旋鈕 “15° 一檔” 的調節需求，實現參數調節的無偏差傳遞。

其信號輸出采用 A、B 兩相正交編碼方式，可精準識別旋鈕旋轉方向（順時針 / 逆時針），

避免反向調節時的信號誤判，確保參數增減與旋鈕操作方向完全一致。

在電氣性能上，編碼器工作電壓范圍為 3.3V-5V，適配 iMEC8 主機的供電系統，信號傳輸速率達 1MHz，

延遲低于 10ms，保障參數調節的即時反饋。同時，編碼器內置抗干擾濾波電路，

可有效抑制醫療環境中高頻電刀、呼吸機等設備產生的電磁干擾，信號誤碼率低于 0.001%，確保在復雜臨床環境下仍能穩定傳輸調節指令。

三、耐用性能與臨床適配

編碼器外殼采用耐高溫尼龍材質，內部傳動部件為金屬合金結構，耐受溫度范圍為 - 40°C 至 85°C，

遠超 iMEC8 監護儀的工作溫度需求（0°C 至 50°C）。其機械壽命達 100 萬次旋轉以上，遠超旋鈕 50 萬次的操作壽命，

為旋鈕長期穩定工作提供充足冗余，降低設備后期維護頻率。

在臨床適配性上，編碼器采用密封式設計，防護等級達 IP50，可有效阻擋灰塵與消毒液蒸汽侵入內部電路，

配合旋鈕的 IPX1 級防護，形成雙重防護體系，滿足醫療設備頻繁消毒的使用需求。

此外，編碼器采用標準化引腳設計，與 iMEC8 主機的連接接口兼容，更換時無需調整電路布局，僅需拆卸旋鈕后即可單獨更換，

維修便捷性高，保障監護儀的臨床使用連續性。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
