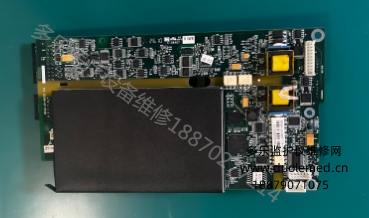

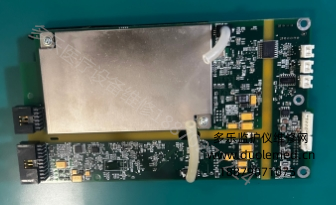

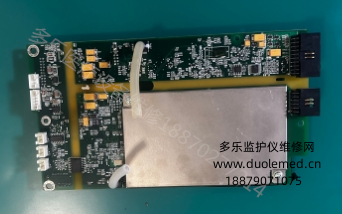

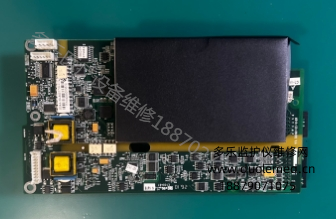

型號為M54A-20-86602的參數板，是邁瑞IPM-9800多參數監護儀的“數據整合中樞”，

承擔心電、血氧、血壓等多維度監測數據的匯聚、校準及標準化輸出職能。

作為連接各功能模塊與主板9211-20-97303的關鍵橋梁，

其數據處理精度與模塊兼容性直接決定設備多參數同步監測的可靠性，是臨床全面評估患者生命體征的核心硬件支撐。

核心功能聚焦“多源數據融合+精準校準”，通過三重核心機制保障監測質量：

一是數據匯聚，通過專用接口接收血氧板、心電模塊等部件的原始監測信號，實現多參數數據的并行采集；

二是信號校準，內置高精度校準芯片，對各模塊傳輸?shù)男盘?hào)進行基線修正與誤差補償，消除設備個體差異導致的監測偏差；

三是數據標準化，將不同格式的原始數據轉化為主板可識別的統一協議數據，確保多參數同步顯示與存儲。

技術參數凸顯高整合性與精準性：數據處理性能上，支持8路并行信號輸入，采樣率達1000Hz，

可同步處理心電、SpO?、NIBP等6類核心參數，數據處理延遲≤5ms。校準精度方面，

心電信號增益誤差≤±1%，血壓測量校準誤差≤±2mmHg，血氧飽和度校準偏差≤±1%，

均優于行業標準。電氣性能上，工作電壓5V±0.2V，工作電流≤120mA，與主板通信速率達230400bps，確保數據高效傳輸。

結構設計兼顧集成性與適配性，PCB板尺寸為110mm×75mm，采用高密度模塊化布局，

適配設備內部緊湊空間。板載接口豐富，包括與血氧板050-00046-00適配的信號接口、

心電模塊連接端子、主板通信接口及校準測試接口，所有接口均采用防呆設計，

針腳間距2.54mm，避免安裝錯位。板上集成校準標識芯片，存儲設備專屬校準參數，更換時可快速匹配設備狀態。

兼容性與冗余設計貼合臨床需求，支持邁瑞IPM-9800全系列功能模塊擴展，

新增體溫、呼吸等監測模塊時無需更換參數板，僅需通過系統升級即可實現兼容。具備數據備份功能，

當主板臨時故障時，可暫存5分鐘內的關鍵監測數據，恢復連接后自動補傳，防止數據丟失。

電氣安全符合GB 9706.1-2007標準，絕緣電阻≥500MΩ，耐壓測試達1500VAC。

使用與維護需遵循專業規范：安裝時需先完成參數板與各功能模塊的預校準，確保數據傳輸匹配；

日常維護中，定期通過設備校準功能驗證參數板精度，若出現某一參數顯示異常，

可通過板載LED指示燈判斷——對應模塊指示燈閃爍表示信號傳輸故障。

更換時需選用同型號M54A-20-86602參數板，并導入原設備校準參數，避免因校準偏差導致監測誤差。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
