顯示屏是監護儀或者除顫儀運行中特別重要的一個展示平臺，病人的所有身體狀況信息都將會在顯示屏得以展現，幫助醫生盡快將病人的信息收攬以及盡快做出應對之法。接下來我們就以飛利浦M4735A除顫儀顯示屏為例來進行講解。

顯示功能

所有顯示功能均由控制 PCA 處理。 顯示格式、圖形、波形、數值和消息均由 Control PCA 使用其擁有的數據或從設備其他部分接收的數據生成和格式化。

一、顯示屏詳細信息：

HeartStart XL 支持兩種類型的顯示屏：EL 或 LCD。

顯示（EL）

尺寸：115 毫米 x 86 毫米。

類型：EL - 電致發光。

分辨率：320 x 240 像素。

掃描速度：標稱 25 毫米/秒（靜止跡線；掃描擦除條）。

觀看時間：4秒。

或者：

顯示屏（液晶屏）

尺寸：111.4 毫米 x 83.5 毫米。

類型：LCD - TFT 彩色液晶顯示屏

分辨率：320 x 240 像素。

掃描速度：標稱 25 毫米/秒（靜止跡線；掃描擦除條）。

觀看時間：4秒。

二、測試顯示屏：

1. 運行顯示測試。

選擇顯示測試并按 。

顯示屏應完全變亮，然后完全變暗，然后一條淺色豎條應在屏幕上從左向右滾動。

2. 測試 LED。

顯示屏將顯示軟鍵標簽。 按下該軟鍵并驗證主鍵盤和起搏鍵盤上的指示燈是否依次亮起。 在此測試中，交流電源和電池充電 LED 指示燈不會亮起。

3. 結束測試。

按軟鍵 #4 返回主診斷模式菜單。

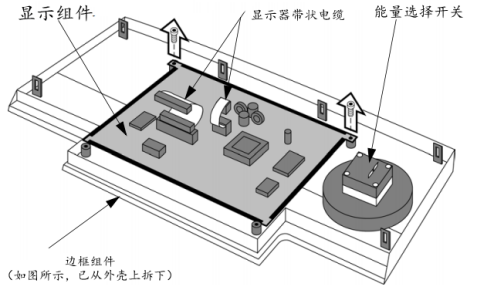

三、拆下顯示屏。

1.擰下顯示屏角上的兩顆 T10 螺釘。

2.將顯示屏提離邊框，并將其顯示屏面朝下放置在防靜電表面上。
