邁瑞PM7000病人監護儀可以監測血氧（SPO2），心電圖（ECG）,溫度（TEMP）,一氧化碳，二氧化碳等病人數據，并且能很好得講這些信息反饋給使用者，對患者達到有效治療。接下來我們就來針對邁瑞pm7000內部拆解照片分析進行一個介紹

一、首先是全貌圖：

1 前面板組件；2 主支架組件；3 支架；4后面板組件；5監護儀標簽；6十字自攻螺釘 PT3.0X12 6；7十字自攻螺釘 PT2.0X6；8水槽支撐組件；9水槽支架(7000)；10十字螺絲M3X6；11打印機；12十字螺絲M4X10；13十字螺絲 GB818-86 M3X16。

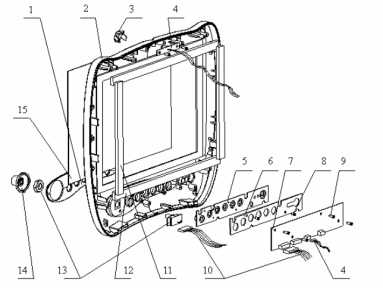

二、其次是前面部分

1按鈕透鏡；2前面板；3報警燈罩；4報警指示燈板；5按鈕；6鍵盤固定板；7鍵盤；8螺絲 M3x6；9螺絲 M3x8；10編碼器通訊線；11墊板；12墊板；13編碼器固定板；14旋鈕；15防屏。

接下來我們來看下比較重要的一些配件：

1. 主板。

主板是監護儀最重要的單元。 它的目的是實現系統控制、系統調度、系統管理、文件管理和打印管理，完成數據處理、顯示和存儲、系統診斷和故障報警等。

2. 打印機模塊

該模塊設計用于驅動行式熱敏打印機。該模塊接收來自主板的打印數據。 將數據轉換為點陣數據發送至打印機的同時，也驅動打印機開始打印動作。

3. 鍵盤

該模塊作為人機界面。該模塊檢測按鍵和編碼器輸入信號，將其轉換為代碼并發送給主板。 主板向鍵盤發出指令，鍵盤據此控制指示燈和音頻處理電路動作，實現聲光報警。
