邁瑞PM-7000監護儀是一款廣泛應用于麻醉科、ICU、手術室及急診的多參數監護設備，其設計兼顧便攜性與功能性。以下從外觀布局、功能分區、操作界面及維護要點四方面進行圖解說明。

一、外觀布局與接口設計

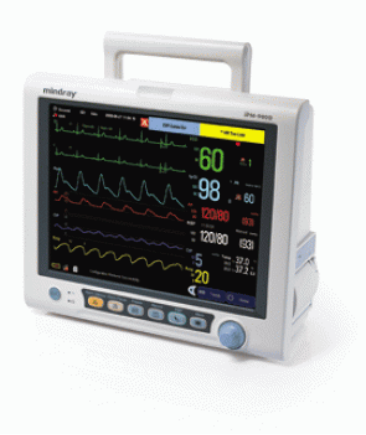

主機正面布局?

顯示屏?：采用?10英寸高分辨率TFT LCD屏幕?，支持800×600像素顯示，清晰呈現多參數波形及數值?。

按鍵區?：

左側為功能按鍵（如報警靜音、菜單切換）；

右側為旋鈕（用于參數調節與菜單導航）?。

主機背面接口?

傳感器接口?：包括ECG導聯接口、SpO?探頭接口、NIBP袖帶接口及溫度探頭接口?；

擴展接口?：支持外接打印機、網絡模塊及第二顯示屏（需選配）?。

二、功能分區與顯示界面

核心顯示區域?

波形區?：

默認顯示7個波形通道，包括2路ECG、1路SpO?、2路IBP（有創血壓）、1路CO?波形及1路RESP（呼吸）波形?；

半屏模式下可擴展至10個波形，支持多導聯心電監測（如Ⅱ、V1、aVR等導聯）?。

參數區?：

實時展示心率、血壓、血氧飽和度、呼吸頻率等生命體征，數值精度達小數點后1位（如體溫35.5℃）?；

采用高對比度黑底白字設計，減少視覺疲勞?。

輔助信息區域?

報警提示區?：

頂部顯示技術報警（如電極脫落、袖帶漏氣）與生理報警（如心動過速、低氧血癥），以紅/黃顏色區分優先級?；

報警信息滾動更新，支持點擊查看歷史記錄?。

狀態欄?：

包含電池電量百分比、系統時間（支持24小時制切換）及網絡連接狀態（Wi-Fi/有線）?。

三、操作界面與菜單導航

主菜單功能?

參數設置?：支持ECG導聯選擇、NIBP測量模式（成人/兒童/新生兒）及報警閾值調整?；

報警管理?：可自定義報警級別（高/中/低）及報警聲音類型?。

趨勢圖與回顧功能?

趨勢圖?：支持1秒至96小時的數據回顧，便于分析生命體征變化趨勢?；

報警回顧?：可查詢歷史報警事件（包括發生時間、參數數值及報警級別）?。

四、維護要點與故障處理

日常維護?

屏幕清潔?：使用75%醫用酒精棉片單向輕拭屏幕，避免液體滲入邊緣縫隙?；

接口檢查?：定期檢查傳感器接口是否松動或氧化，必要時清潔或更換?。

常見故障處理?

屏幕花屏/條紋?：檢查LVDS排線連接，必要時更換液晶驅動板?；

觸控失靈?：通過系統菜單執行觸屏校準，或更換觸控傳感器?。

邁瑞PM-7000監護儀通過科學的功能分區與直觀的操作界面，優化了臨床監測效率。其便攜性與多功能性使其成為麻醉科、ICU及急診等場景的理想選擇?。定期維護與規范操作可延長設備使用壽命，確保監測數據的可靠性?。
