（警告：非授權人員禁止拆解！操作需遵守醫療設備維修資質法規，擅自拆解可能導致設備損壞、保修失效及安全風險。）?

一、拆解前準備?

安全規范?

斷開設備電源并移除電池，靜置30分鐘釋放內部電容殘余電荷?。

佩戴防靜電手環，操作環境濕度控制在40%-60%以減少靜電風險?。

工具清單?

專用工具：邁瑞原廠T8/M2.5六角螺絲刀、塑料撬棒、金手指清潔器?。

輔助材料：絕緣膠帶、防靜電袋（用于存放精密部件）?。

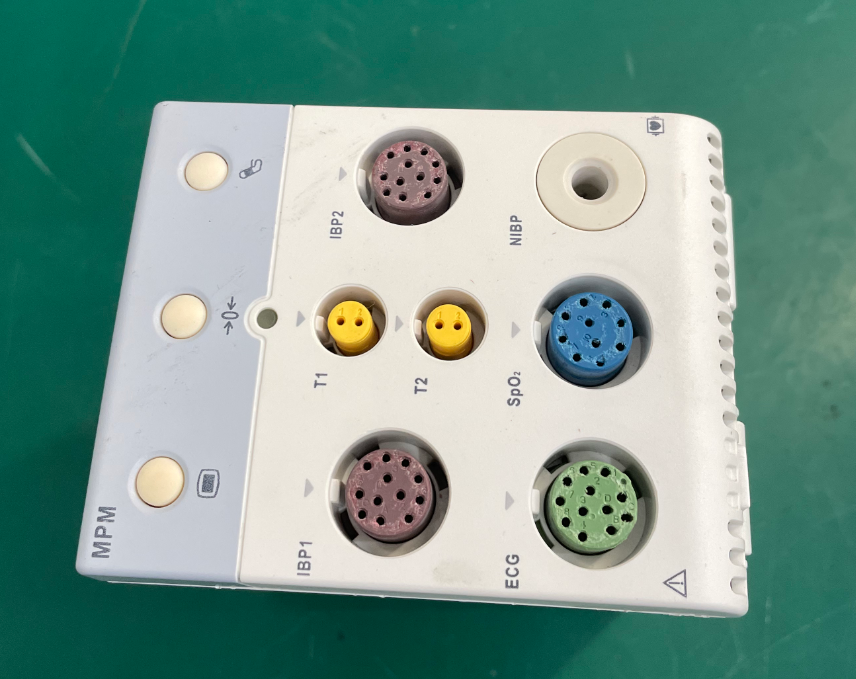

二、模塊外殼拆解?

移除外部接口?

拔除所有外接導線（ECG導聯、SpO?探頭、NIBP袖帶管路等），記錄接口位置?。

用塑料撬棒輕壓卡扣，分離模塊后蓋（注意避免劃傷屏幕排線）?。

拆卸固定螺絲?

使用T8螺絲刀卸下外殼四周的6顆不銹鋼螺絲（扭矩≤0.6N·m）?。

分離前面板與中框時，沿邊緣緩慢撬動，避免液晶屏碎裂?。

三、內部組件分解?

主控板與電源模塊?

斷開主控板（PCB-001）的3條排線（LVDS屏線、按鍵板線、傳感器接口）?。

卸下電源模塊（PSU-01）的4顆M2.5螺絲，檢查電容是否鼓包或漏液（常見故障點）?。

傳感器與氣泵單元?

拔除血氧探頭接口（SpO?-J1）及NIBP氣泵管路，拆卸氣泵固定支架（需保留密封圈）?。

移除ECG信號放大板（ECG-AMP），注意其屏蔽罩焊接點需用熱風槍軟化后取下?。

四、關鍵部件解析?

核心芯片組?

主控芯片?：STM32F767IGT6（ARM Cortex-M7架構，負責信號處理與通信）?。

血氧模塊?：TI AFE4490集成前端，支持低至0.3%灌注率的信號采集?。

易損件清單?

氣泵膜片?：硅膠材質，長期使用易老化開裂（建議每2年更換）?。

屏幕排線?：FPC柔性電路板，彎折超3次可能斷裂?。

五、重組裝與測試?

反向安裝步驟?

按拆解逆序組裝，確保排線完全插入且螺絲扭矩一致（避免主板變形）?。

使用金手指清潔器擦拭插槽觸點，減少氧化導致的接觸不良?。

功能驗證?

通電后進入【維護模式】（密碼888888），運行自檢程序（代碼55-AA）?。

重點測試：ECG波形穩定性、NIBP氣泵充氣速率（正常范圍：20-25秒充至280mmHg）?。

六、風險提示?

法律風險?：未經廠商授權的拆解違反《醫療器械監督管理條例》，可能導致法律追責?。

技術風險?：錯誤操作可能損壞精密傳感器（如血氧光電二極管），維修成本超模塊價值的70%?。

（重要提示：建議故障模塊返廠維修，非必要不拆解！）
