一、設備外觀與接口圖解?

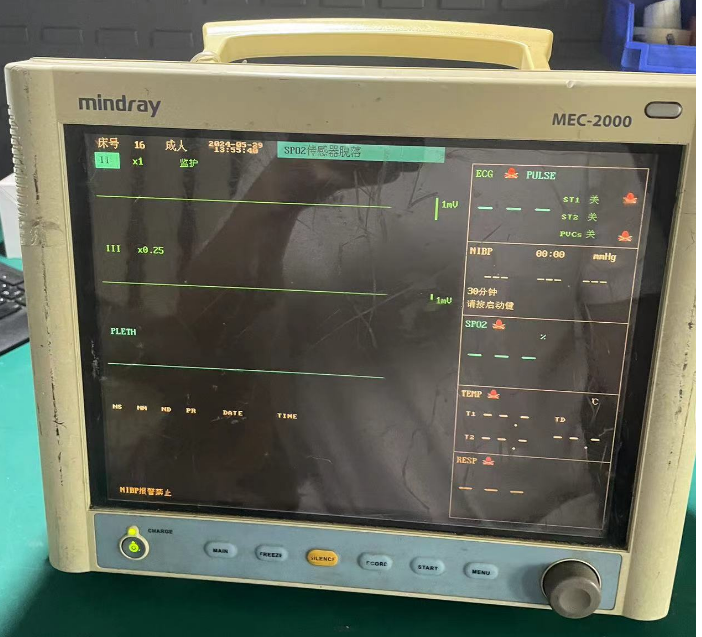

前面板布局?

顯示屏區域?：

波形顯示區?：頂部顯示心電（ECG）、血氧（SpO?）、呼吸（RESP）等實時波形。

參數顯示區?：中部以數字形式展示心率、血壓（收縮壓/舒張壓）、血氧飽和度等核心數據。

報警信息欄?：底部以紅/黃底色提示報警內容（如“SpO?過低”或“導聯脫落”）。

物理按鍵與旋鈕?：

旋鈕?：位于右側，用于菜單導航、參數調節（旋轉選擇，按壓確認）。

功能鍵?：包括【靜音】（揚聲器圖標）、【NIBP】（血壓測量）、【凍結】（暫停波形）等，按鍵帶背光，夜間操作更清晰。

側面與背面接口?

電源接口?：背面左側，支持交流電源輸入（100-240V），內置電池可續航6小時。

模塊擴展槽?：右側卡槽式設計，兼容呼吸末二氧化碳（EtCO?）、體溫等監測模塊。

數據接口?：包括USB（數據導出）、以太網（聯網升級）、3.5mm耳機接口（報警定向輸出）。

二、核心功能模塊圖解?

心電監測（ECG）系統?

導聯線與接口?：5導聯設計（RA/LA/RL/LL/V），接口顏色標識（白/黑/紅/綠/棕），對應肢體電極（右手/左手/右腿/左腿）和胸導聯。

電極片貼放示意圖?：

胸導聯V1-V6按胸部標準位置貼放（如V1在胸骨右緣第4肋間）。

肢體導聯貼于手腕或腳踝內側（避開骨突處）。

無創血壓（NIBP）監測?

袖帶連接?：專用軟管連接至設備側面氣泵接口，袖帶標注“動脈標記”，需對齊患者肱動脈。

動態充氣顯示?：測量時屏幕顯示實時壓力曲線，完成時提示“測量成功”或“重測”。

血氧飽和度（SpO?）模塊?

探頭類型?：指夾式（成人/兒童）或包裹式（新生兒），紅光傳感器檢測血液氧合狀態。

參數顯示?：實時顯示脈率、血氧值及灌注指數（PI），低灌注時觸發報警。

三、操作界面層級圖解?

主菜單導航路徑?

報警設置?：【菜單】→【報警設置】→ 調節各參數閾值（如心率下限50bpm，上限120bpm）。

系統設置?：可調整屏幕亮度、聲音反饋、時間日期等。

記錄管理?：存儲/導出24小時趨勢數據（通過USB或網絡）。

波形顯示模式?

分屏模式?：支持單通道（全屏ECG）或三通道（ECG+SpO?+NIBP）顯示。

凍結與回放?：按【凍結】鍵暫停實時波形，支持回放前30秒數據（用于診斷短暫異常）。

四、維護與安全設計?

電池管理?

電池更換?：后蓋滑扣式設計，支持熱插拔（需備用電池型號：MEC-BAT01）。

充電提示?：充電時指示燈為紅色，充滿轉為綠色。

清潔與消毒?

外殼清潔?：使用75%酒精棉片擦拭機身（避免液體滲入接口）。

探頭保養?：血氧探頭用軟布清潔，避免擠壓或彎折線纜。

安全標識?

防水等級?：IPX1（防垂直滴水），禁止浸泡或沖洗。

報警靜音標識?：長期關閉報警需填寫《設備參數變更記錄表》。

注：具體操作請以設備附帶的《用戶手冊》或邁瑞官方技術文檔為準。如需進一步指導，可掃描機身二維碼獲取視頻教程。

以上內容以圖文結合形式分解設備結構、功能與操作，便于快速掌握關鍵操作要點。
