一、接口類型與位置分布?

模塊化接口（主機背面）?

SpO?接口?（橙色標識）：連接血氧探頭線纜，支持抗運動干擾算法，適配成人/兒童/新生兒探頭?；

NIBP接口?（白色標識）：連接無創血壓袖套管路，內置壓力傳感器校驗功能，接口旁標注“NIBP ONLY”防誤插?；

ECG接口?（黑色標識）：接入心電導聯線（5導聯或12導聯），支持RA/LA/LL/RL/V導聯信號輸入，接口配備卡扣防脫落?；

體溫接口?（藍色標識）：連接體溫探頭（如腋下/直腸探頭），支持雙通道體溫監測（T1/T2）?。

數據與電源接口（側面及底部）?

USB接口?（Type-A）：用于導出監護數據（PDF/CSV格式）或升級系統固件，支持加密存儲設備?；

以太網接口?（RJ45）：接入醫院HIS系統，實現實時數據聯網，需配置IP地址及網關?；

電源接口?（圓形DC輸入）：連接標配12V電源適配器，接口旁設充電指示燈（黃燈充電中，綠燈已充滿）?；

電池倉?：內置可拆卸鋰電池（14.8V/4400mAh），滿電續航≥4小時，倉蓋標注“PUSH”開啟方向?。

二、接口連接規范?

模塊連接操作?

SpO?探頭?：將探頭線纜插頭與橙色接口對齊，聽到“咔嗒”聲表示鎖定，紅光發射端朝向患者甲床?；

NIBP袖套?：袖套管路末端為L形接頭，需垂直插入白色接口，確保密封圈完全嵌入，避免漏氣?；

ECG導聯線?：導聯線插頭缺口對準接口卡槽，按壓至完全貼合，若導聯脫落，屏幕顯示“LEAD OFF”報警?。

數據接口使用?

USB數據導出?：插入U盤后進入【主菜單】→【數據管理】→【導出記錄】，選擇時間范圍及加密選項（默認密碼1234）?；

網絡配置?：通過【系統設置】→【網絡】→【有線網絡】，輸入醫院分配的IP地址及DNS服務器?。

三、接口維護與故障處理?

日常維護要求?

清潔規范?：使用無水酒精棉片擦拭接口金屬觸點，防止氧化導致接觸不良，禁止液體流入接口內部?；

防塵保護?：未使用的接口需安裝防塵帽（隨機配件），尤其是SpO?和NIBP接口易受灰塵影響?。

常見接口故障?

模塊無法識別?：若屏幕提示“未連接模塊”，檢查插頭是否完全插入，重啟設備后重試?；

接觸不良?：接口松動導致信號斷續，嘗試更換線纜或使用備用接口（部分型號支持雙ECG接口）?；

充電故障?：電源接口接觸不良時，充電指示燈不亮，需更換電源適配器或檢查插座接地?。

四、擴展接口與兼容性

?可選擴展接口?

備用RS232串口?（部分型號）：連接中央監護站或打印機，需通過轉接線（DB9轉USB）配置波特率?；

模塊擴展槽?：支持添加呼末二氧化碳（EtCO?）或腦電（EEG）模塊，需聯系廠家開通權限?。

兼容性說明?

探頭適配?：僅支持邁瑞原廠或認證兼容探頭（如CMS系列SpO?探頭），第三方探頭可能觸發“傳感器錯誤”?；

線纜規格?：ECG導聯線需符合IEC60601-1絕緣標準，禁止使用破損或改裝線纜?。

注意事項?

電磁兼容?：避免接口線纜與高頻電刀線路平行走線，防止信號干擾?；

物理防護?：插拔線纜時握緊插頭根部，禁止拽拉線體導致內部焊點斷裂?；

維修限制?：接口內部電路板損壞需返廠維修，擅自拆卸將喪失保修資格?。

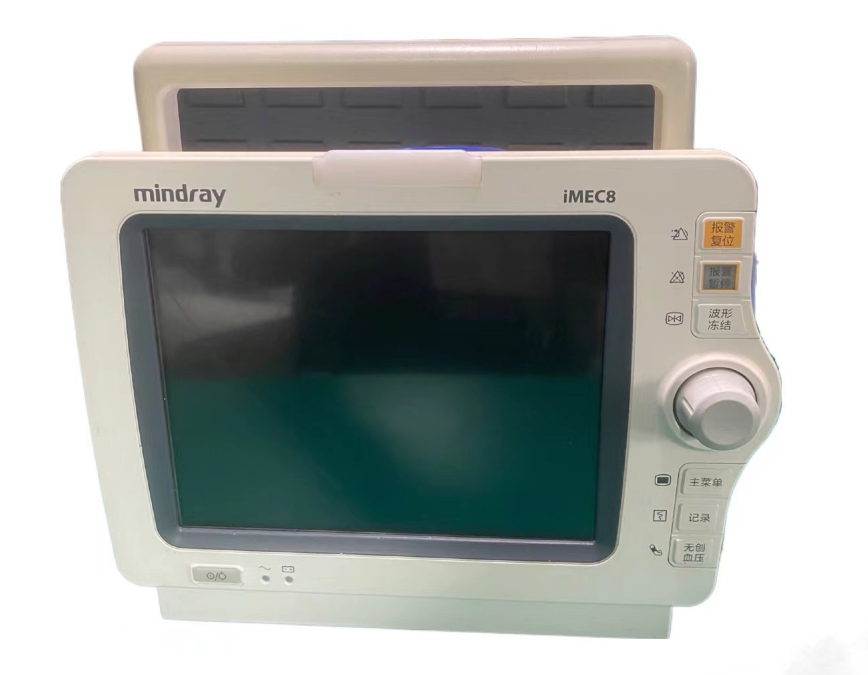

通過規范連接接口模塊（如ECG導聯、SpO?探頭）并定期維護，可確保邁瑞iMEC8監護儀信號穩定，適用于手術室、ICU等高精度監測場景?。

以上內容涵蓋接口功能、連接方法、故障處理及兼容性要求，幫助用戶實現設備高效安全運行。
