邁瑞iMEC10監護儀圖解說明
發布人:多樂監護儀維修網 發布時間:2025-06-15

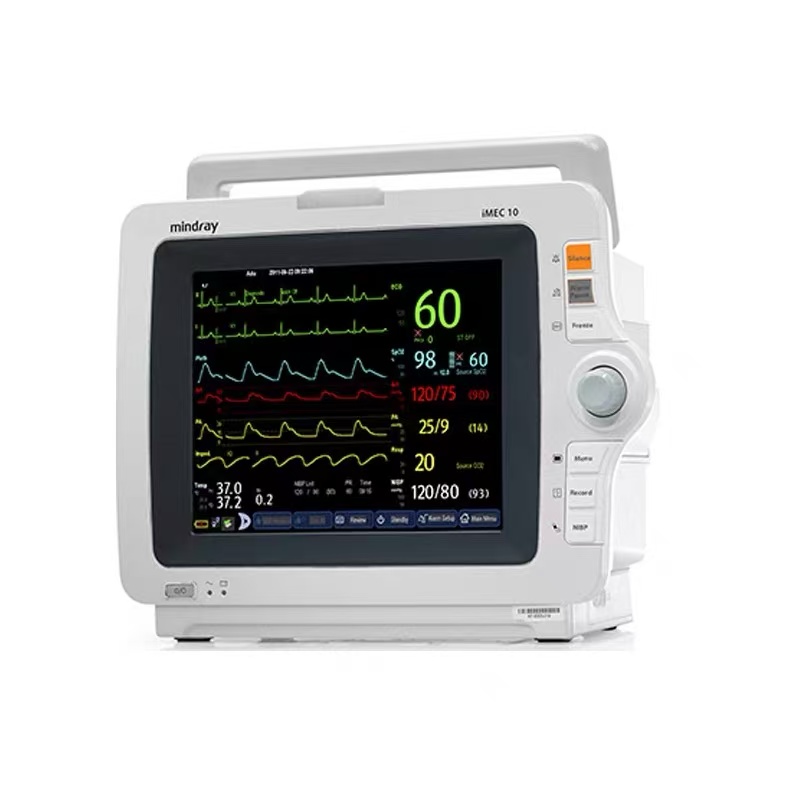

一、整機外觀與核心組件?
主機結構?
顯示屏?:10.4英寸高亮LED屏,支持多參數同屏顯示(ECG、SpO?、NIBP、呼吸波形等),右上角顯示網絡狀態(如“NTP同步”)及電池電量圖標?。
操作面板?:右側集成旋鈕(按壓確認+旋轉調節)、快捷鍵(報警暫停、NIBP測量、趨勢圖切換),按鍵布局符合單手操作習慣?。
報警燈帶?:頂部三色LED燈(紅/黃/青),紅色高頻閃爍表示危急報警(如心搏停止),黃色慢閃提示技術故障(如導聯脫落)?。
背部接口?
電源接口?:DC 12V輸入口,支持外接電源適配器或車載電源?;
通訊接口?:RJ45網口(連接中央監護系統)、USB-A(數據導出/外接存儲設備)、VGA接口(擴展顯示屏)?;
模塊插槽?:血壓氣泵接口(藍色)、血氧探頭接口(紅色),均采用防誤插卡扣設計?。
二、功能模塊詳解?
血壓模塊(NIBP)?
袖帶連接?:充氣管末端標有“BP”標識,袖帶綁縛后需確保壓力管無彎折,成人模式最大充氣壓達300mmHg?;
測量狀態?:屏幕顯示動態充氣曲線,測量完成時發出“滴”聲提示,數據自動標記時間戳?。
血氧模塊(SpO?)?
探頭類型?:成人指夾式(520A)、新生兒包裹式(512N),紅光/紅外雙波長傳感器,抗運動干擾模式下可過濾部分偽影?;
信號檢測?:屏幕顯示脈動波形及PI(灌注指數),PI<0.3%提示探頭位置不佳或末梢循環不良?。
三、人機交互與報警管理?
旋鈕操作邏輯?
短按旋鈕?:進入當前選中菜單(如【報警限設置】);
旋轉調節?:調節參數數值或切換選項,順時針增大數值,逆時針減小?;
長按旋鈕(2秒)?:返回上一級菜單或退出設置?。
報警優先級與靜音?
三級報警分級?:
紅色:生命體征危急(如心室顫動);
黃色:技術故障或參數超限(如NIBP袖帶漏氣);
青色:低優先級提醒(如電池電量<20%)?;
報警靜音?:按壓【報警暫停鍵】可靜音180秒,靜音期間新報警仍會觸發?。
四、維護與故障排查?
日常清潔規范?
屏幕與外殼?:使用75%酒精棉片擦拭,避免液體流入接口縫隙?;
血壓袖帶?:可拆卸清洗(水溫≤40℃),禁止烘干或暴曬?。
硬件自檢與校準?
自檢模式?:關機狀態下同時按住【旋鈕】+【記錄鍵】開機,進入硬件診斷界面(需密碼332888)?;
血壓校準?:連接標準壓力模擬器,按屏幕提示逐步校準零點與線性度,誤差需控制在±2mmHg以內?。
(注:本圖解基于邁瑞iMEC10監護儀V2.5.3版本,操作細節可能因硬件批次或醫院定制化配置調整,具體以設備實物為準?。)
