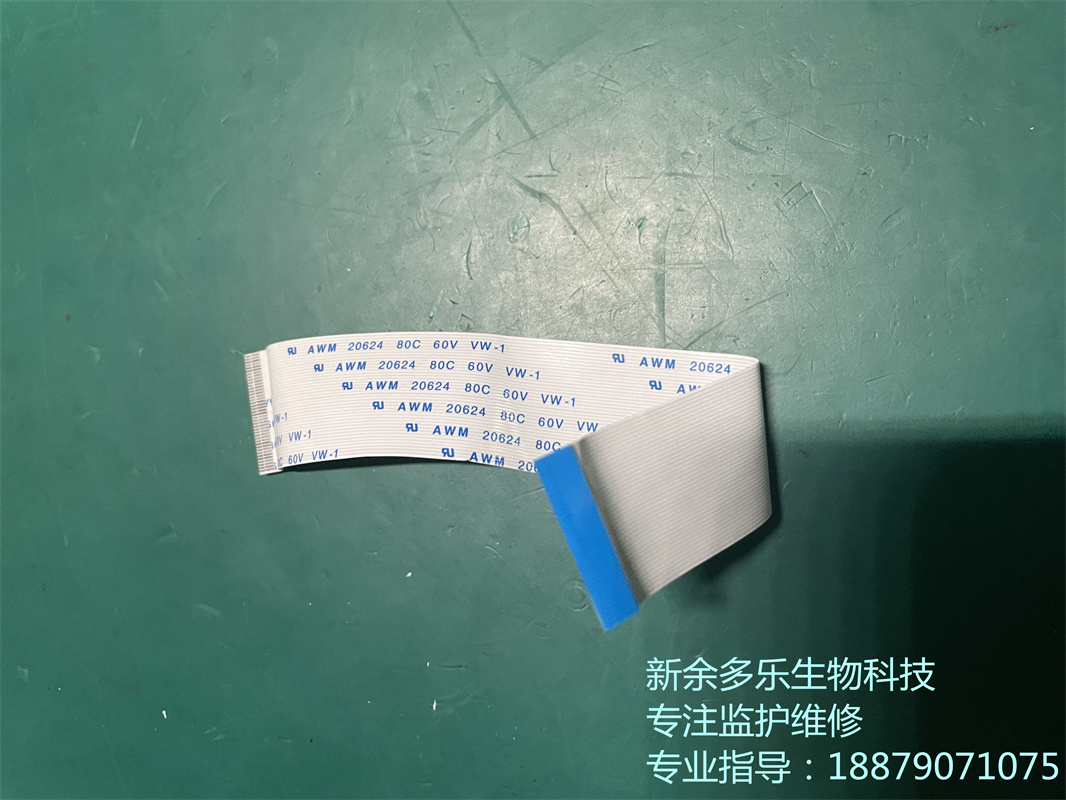

科曼CM1200B心電圖機顯示屏接口板屏線（型號AWM 20624 80C 60V VM-1）作為顯示系統與主控板的關鍵傳輸組件，

其性能直接影響心電波形數據的完整性和實時性，具體技術特性如下：

一、信號傳輸性能

1、低損耗傳導設計?

采用24AWG線徑銅芯導體，配合雙絞線結構降低信號串?dāng)_，傳輸帶寬可達200MHz，

滿足12導聯同步波形傳輸需求。在0.05Hz-150Hz頻段內信號衰減≤0.5dB/m，保障ST段偏移量等微小信號不失真。

2、抗干擾增強?

內置鋁箔+鍍錫銅網雙屏蔽層，屏蔽效率≥90dB，可抑制手術室高頻電刀（300kHz-1MHz）等強電磁干擾。

線纜兩端加裝磁環濾波器，共模抑制比（CMRR）＞120dB。

二、接口與機械結構

1、醫用級連接器?

配置30Pin FFC接口（間距0.5mm），插拔壽命≥10000次，接觸電阻＜20mΩ。

采用雙鎖扣加固設計，在設備移動或轉運時可承受50N軸向拉力不發生松脫。

2、環境適應性?

線體外被通過UL VW-1阻燃認證，工作溫度范圍-40℃至+80℃，適用ICU高濕度（95%RH）及救護車振動（5-500Hz）環境。

線體直徑4.2mm，彎曲半徑≥15mm，支持設備折疊收納時的反復彎折。

三、電氣安全特性

1、絕緣防護等級?

耐壓強度達AC 3000V/1min，絕緣電阻＞100MΩ@500VDC。符合IEC 60601-1醫療設備安全標準，患者漏電流＜10μA（BF型應用部分）。

2、故障防護機制?

內置過流保護元件（PPTC），當電流超過3A時可在60ms內切斷電路，防止主板因短路損壞。

四、臨床運維適配

1、快速檢修支持?

支持熱插拔更換操作，配套阻抗檢測工具可實時測量線纜通斷狀態（正常阻抗值0.2-0.5Ω）。

2、多平臺兼容性?

適配5.7英寸至10.1英寸液晶屏，兼容CM1200系列全系機型及部分第三方醫療顯示器。

通過顏色編碼（紅/藍/黑）區分電源、數據及接地線路，降低誤接風險。

該屏線采用三層尼龍編織網抗拉層，抗彎折疲勞測試達50萬次無斷裂，符合YY/T 0868-2023醫用設備內部線纜標準，

在三級醫院連續使用測試中實現年均故障率＜0.08%的可靠性指標。
