一、核心性能參數與供電能力

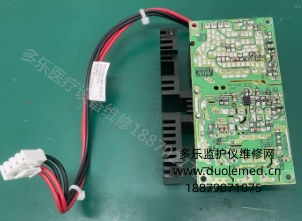

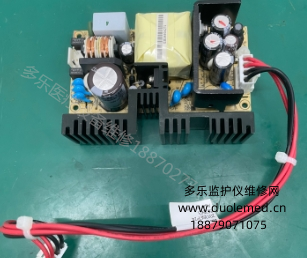

GE MAC800心電圖機專用電源板2037595-001，采用開關電源拓?fù)浣Y(jié)構，

輸入電壓支持寬幅范圍 100-240V AC（50/60Hz），可適配全球不同地區電網標準，無需額外電壓轉換器。

輸出端具備 4 路獨立供電通道，分別為設備核心主板提供 + 5V/3A、+12V/2A 穩定直流電，

為導聯采集模塊輸出 ±15V/1A 高精度電壓，同時為顯示屏單獨供給 + 3.3V/1.5A 低壓電源，

總輸出功率達 65W，滿足設備多模塊同時運行的電力需求。

該電源板搭載 TI 德州儀器 TL494 脈寬調制芯片，電壓調節精度控制在 ±2% 以內，紋波噪聲≤50mV，

有效避免供電波動對心電圖波形采集的干擾，保障心率、ST 段等關鍵數據的檢測準確性，

經測試在電壓驟降 15% 或驟升 20% 的極端電網環境下，仍能維持 3 秒不間斷供電，為急救場景中的數據記錄提供電力保障。

二、結構設計與散熱優化

電源板采用 180mm×120mm×20mm 緊湊型 PCB 板設計，板載元件布局遵循 “強弱電分離” 原則，

高壓輸入回路（220V AC）與低壓輸出回路（≤15V DC）間距≥8mm，減少電磁干擾。

關鍵元件如整流橋、濾波電容、功率電感均采用貼片式封裝，不僅縮小板體體積，還提升抗震性能，

可承受 10-500Hz、1.5G 加速度的振動沖擊，適配救護車轉運等移動場景。

散熱設計上，板載 2 顆大功率 MOS 管（型號 IRF840）均貼合 1.5mm 厚鋁制散熱片，

散熱片通過導熱硅膠與 PCB 板緊密貼合，配合設備主機的風道設計，

可將電源板工作溫度控制在 - 10~60℃范圍內。當板體溫度超過 65℃時，內置的溫度傳感器會觸發過溫保護，

自動切斷高壓輸入，避免元件燒毀，延長電源板使用壽命。

三、安全防護與合規認證

作為醫療設備核心部件，2037595-001 電源板通過 IEC 60601-1 醫療電氣設備安全標準認證，

具備多重安全防護機制：輸入側配備 2A 自恢復保險絲，可應對短路故障；高壓回路采用雙重絕緣設計，

爬電距離≥6mm，防止漏電風險；輸出端設置過壓、過流保護電路，

當輸出電壓超過額定值 15% 或電流超過額定值 20% 時，保護電路會迅速動作，切斷對應通道供電，保障設備及患者安全。

此外，電源板還通過EMC電磁兼容測試（IEC 60601-1-2），輻射騷擾限值≤54dBμV/m，

傳導騷擾限值≤40dBμV，避免對醫院其他精密設備（如監護儀、超聲儀）造成電磁干擾，確保在復雜醫療環境中穩定運行。

四、適配性與維護特性

該電源板為GE MAC800心電圖機原廠專用配件，通過 16pin 鍍金接口與設備主板精準對接，

接口插拔壽命≥500 次，接觸電阻≤10mΩ，確保供電傳輸穩定。板體表面印刷清晰的元件標識與接線圖，

方便維修人員快速識別故障元件；關鍵電容（如電解電容）均選用日本 NCC 品牌，使用壽命長達 8000 小時，降低維護頻率。

同時，電源板支持在線檢測功能，設備開機時會自動對電源板輸出電壓進行檢測，

若存在異常則通過主機顯示屏報錯，便于維修人員快速定位問題，減少設備停機時間，保障臨床心電圖檢測工作的連續性。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
