邁瑞MEC-1000監護儀的電池板（電池接口板）9000-20-05179是設備供電系統的 “橋梁與管家”，

既要實現內置電池與監護儀主板、電源板的精準連接，又要負責電池充放電管理、電量監測與安全保護，

其性能穩定性直接決定設備在斷電場景下的續航能力，對急救轉運、戶外會診等無外接電源的臨床場景至關重要，

是保障監護儀 “不間斷工作” 的核心部件。

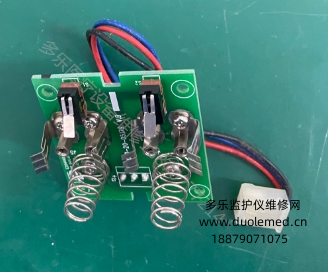

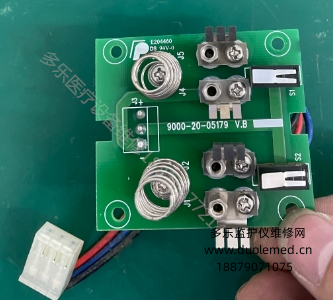

從結構設計來看，9000-20-05179 電池板采用緊湊型 PCB 板（印制電路板）結構，

整體尺寸適配 MEC-1000 監護儀內部電池艙空間，安裝時通過專用卡扣與螺絲固定，拆卸便捷，

便于后期維修更換。板載核心組件包括三大模塊：一是電池接口模塊，設有標準的電池插頭插槽，

插槽內金屬觸點采用鍍金工藝，降低接觸電阻，確保電流傳輸穩定，同時配備防反插設計（通過接口形狀與引腳排布限制），

避免電池正負極接反導致短路；二是充放電管理芯片，作為電池板的 “控制中樞”，能根據電源板輸出的電壓信號，

自動調節充電電流與電壓（適配邁瑞專用鋰電池的充電曲線，如恒流充電階段電流 1A、恒壓充電階段電壓 14.8V），

防止過充損壞電池；三是電量監測與保護電路，通過采集電池兩端電壓與回路電流，

實時計算剩余電量并傳輸至監護儀顯示屏（以百分比或續航時間形式顯示），

同時具備過流、過壓、過放保護功能 —— 當電池放電至最低安全電壓（約 10.8V）或出現短路時，

電路會自動切斷放電回路，保護電池與監護儀內部元件。

在功能協同層面，9000-20-05179 電池板需與電源板、內置電池形成 “三位一體” 的供電體系。

當監護儀接入外接電源時，電源板一方面為設備供電，另一方面通過電池板向內置電池充電，

此時電池板的充放電管理芯片會實時監測電池電量，當電量達到 100% 時自動切換為涓流充電模式，

避免電池長期滿電狀態下的容量損耗；當外接電源中斷時，電池板瞬間檢測到電源板輸出信號消失，

立即切換為電池供電模式，通過接口模塊將電池電能傳輸至主板，確保監護儀監測功能（如心率、血氧、血壓監測）不中斷，

續航時間可達 4-6 小時（視電池容量與設備功耗而定）；此外，電池板還會將實時電量數據傳輸至主板，

在顯示屏上同步顯示，方便醫護人員掌握剩余續航時間，提前規劃供電方案。

日常維護需重點關注三項核心要點：一是定期檢查電池板接口，每 3 個月用干燥棉簽清潔接口插槽內的灰塵與氧化層，

確保電池與接口接觸良好，避免因接觸不良導致的供電波動；二是規范充放電操作，建議每次使用外接電源時確保電池充滿，

避免長期虧電存放，同時每 6 個月進行一次 “深度充放電”（將電池完全放電至低電量報警后再充滿），

維持電池活性；三是故障排查，若監護儀出現 “電池?zé)o法充電”“電量顯示異常” 或 “斷電后立即關機” 等問題，

需優先檢查電池板與電源板、電池的連接是否松動，若連接正常仍故障，需由專業人員檢測電池板上的充放電芯片與保護電路，

避免自行拆卸導致元件損壞。作為邁瑞 MEC-1000 監護儀的 “供電保障核心”，9000-20-05179 電池板的穩定運行，

是設備適應多樣化臨床場景、保障患者監測連續性的重要前提。
