速看！邁瑞T9監護儀前、后殼分離秘籍

醫療設備維護中，邁瑞T9監護儀前、后殼分離操作常讓人犯難。別擔心！我們?yōu)槟臏?zhǔn)備了詳細圖解，

從工具準備到拆解步驟，一步步清晰展示。按圖索驥，輕松搞定分離難題，為設備檢修、清潔等工作開啟便捷之門 。

邁瑞T9監護儀前殼與后殼各司其職。前殼采用高強度工程塑料材質，貼合人體工學設計，

不僅為屏幕、操作按鍵等關鍵部件提供穩固防護，還方便醫護人員直觀操作與查看數據；

后殼則主要負責保護內部電路、電池等核心組件，其上設有散熱孔、接口區域，

保障設備散熱與外接設備連接穩定。二者通過精密卡扣與螺絲緊密結合，

分離時需使用專業工具，按規范流程操作，既要避免損壞卡扣結構，也要防止劃傷內部線路，以確保設備維護后能正常運行。

以下是邁瑞T9監護儀分離前殼和后殼圖解：

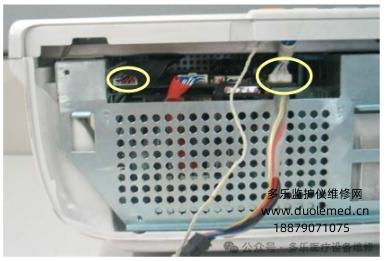

1.保持監護儀(不帶底座)正面朝上。斷開標有圖中標記的線纜，一條線纜連接LCD面板和主板，另一條線纜連接按鈕板和主板。

注意：在斷開按鍵板和主板之間的電纜之前，先釋放夾子。

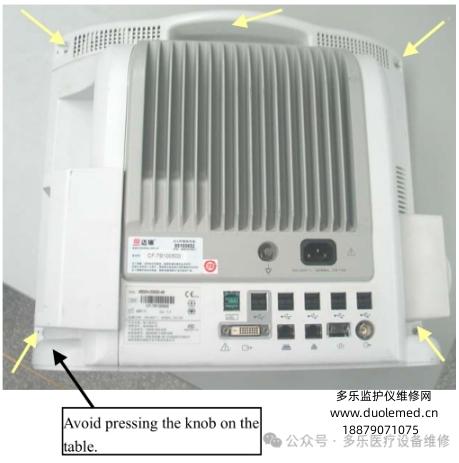

2.小心地將監護儀面朝下放置。用一把小扁頭螺絲刀撬起四個螺絲蓋，

然后旋下四個裸露的M3x12螺絲。接下來，再旋下手柄內的M3x12螺絲。

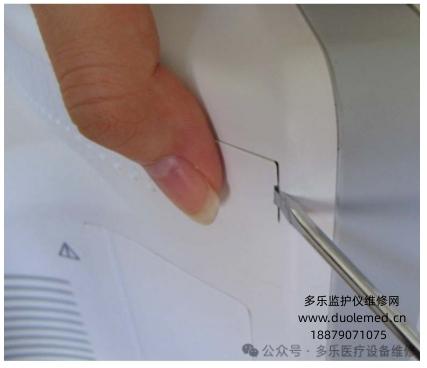

注意：撬開蓋子時用拇指按壓。

避免按壓桌子上的旋鈕。

3.提起后殼組件，將其與前殼組件分離。

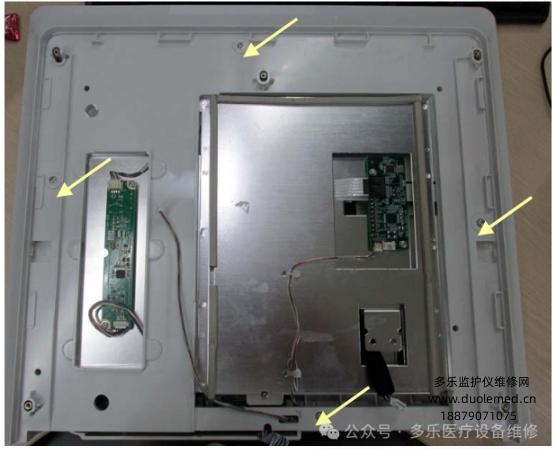

4.對于T9顯示屏，請先擰下四個M3X6螺絲，然后將中間框架向上提起，以便將前殼組件與中間框架分離。

以上是邁瑞T9監護儀分離前殼和后殼圖解，若想要《h-6800-20-50661-beneview-t6t8t9-service-manual-維修手冊.pdf》，

掃描下方二維碼添加微信獲取。
