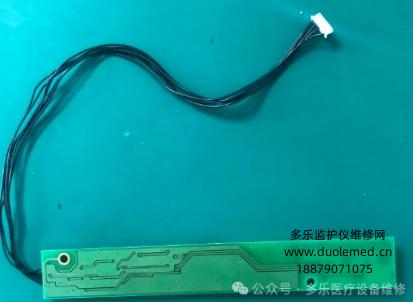

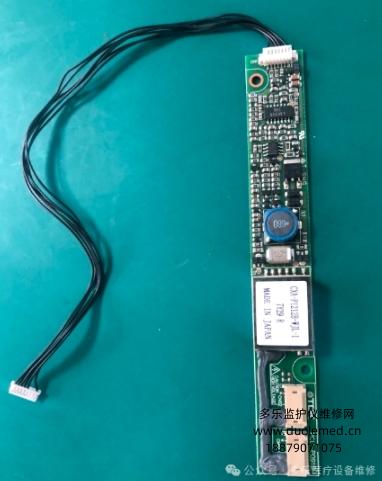

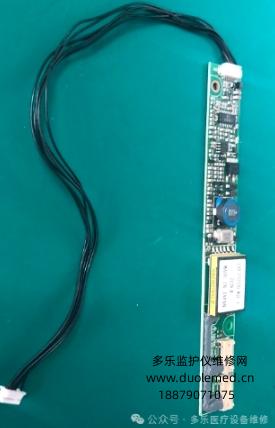

飛利浦MP20高壓板CXA-P1212B-WJL-1是為飛利浦MP20監護儀顯示屏背光系統提供支持的重要部件。

以下是相關介紹：

基本功能：高壓板又稱冷陰極熒光燈逆變器，其主要功能是將主板輸出的低壓直流電轉換為交流高電壓，

通常為1000多伏，以點亮CCFL（冷陰極熒光燈管），并提供2-8mA的穩定交流電流來維持燈管正常工作，

從而確保監護儀顯示屏能夠正常顯示圖像。

工作原理：該高壓板將主板上的低壓直流電（一般為十幾伏或5伏）通過開關斬波變?yōu)楦哳l交變電流，

再經高頻變壓器升壓，達到點亮燈管所需的電壓。其電源和信號來自主板，

一般通過電源V+、電源地G、開關信號S、亮度信號F（部分可能沒有）等幾根線與主板相連。

相關參數：根據TDK datasheet顯示，這款高壓板為雙燈設計，工作頻率為40kHz，具備13個引腳。

在MP20監護儀中的作用：飛利浦MP20監護儀是醫用多參數監護設備，

可監測心電、呼吸、血壓等體征。高壓板對于其顯示屏的正常工作至關重要，

若高壓板出現故障，可能會導致顯示屏黑屏或閃爍等問題。

例如，當出現開機自檢通過但屏幕無顯示，僅瞬間有液晶分子閃動跡象的情況時，

很可能是高壓板相關電路出現問題，如背光燈不亮等。

維修與檢測：在檢修時，可測量高壓板的供電情況，正常情況下應有12V供電，

同時還需檢測亮度調節電壓和開關信號電壓等。曾有維修案例顯示，某MP20監護儀高壓板有12V供電，

亮度調節為0.5V，但開關信號3.3V未到，后通過從屏3.3V主供電飛線解決了黑屏問題。

 總之，飛利浦MP20高壓板CXA-P1212B-WJL-1雖體積不大，但在保障監護儀顯示屏正常顯示，

確保醫護人員能準確獲取患者生命體征數據方面發揮著關鍵作用。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
