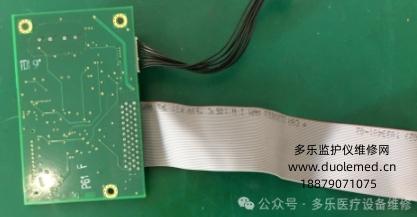

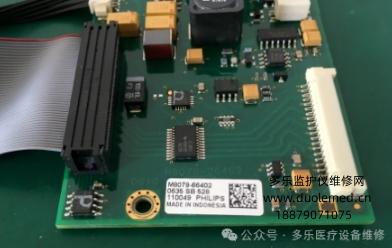

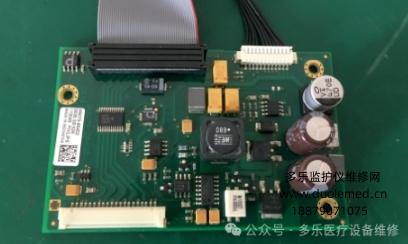

飛利浦MP70液晶顯示屏的液晶電源板M8079-66402是顯示屏驅動系統的關鍵組件，

主要負責為顯示屏提供穩定的電源供應。以下是關于它的詳細介紹：

功能作用：該電源板可將90V~240V的交流電壓轉變?yōu)?2V、5V等直流電，

為顯示屏的各個部分供電，如驅動板、背光燈等，以保證它們能夠正常工作。

例如，為驅動板提供5V電壓，用于信號處理；為背光燈提供12V電壓，使其能夠發光，從而使液晶屏顯示出圖像。

工作原理：市電先經整流濾波變?yōu)槠交母邏褐绷麟妷?，然后通過電路控制開關管進行高速開通與截止，

將直流電轉化為高頻率的交流電，提供給變壓器進行變壓，再經過整流濾波電路，

將高頻脈沖電壓轉換為穩定的直流輸出電壓，以滿足顯示屏各部件的供電需求。

同時，電源控制器會對輸出直流電壓取樣，控制功率開關器件的驅動脈沖寬度，進而調整輸出電壓，使其保持穩定。

性能特點：輸入電壓范圍較廣，通?？稍?00V~265VAC之間工作，

適應不同地區的電網電壓環境。具有低功率損耗待機功能，在待機狀態下能有效節省電能。

電源板效率高、體積小，且工作穩定可靠，還具備過壓、過流、短路等保護功能。

當電路出現異常時，可及時切斷電源，保護顯示屏其他部件不受損壞，延長設備使用壽命。

常見故障及排查：若顯示器整機無電，可能是電源板上的保險管熔斷、整流橋損壞、

濾波電容故障或電源管理IC異常等。若顯示屏亮一下就不亮，電源指示燈綠燈常亮，

可能是電源板輸出的高壓異常，保護電路動作。若顯示屏黑屏、無背光但電源燈綠燈常亮，

可能是電源板為高壓板供電的12V電壓異常，可重點檢查相關供電電路及保險絲。

飛利浦MP70液晶顯示屏的液晶電源板M8079-66402對于顯示屏的正常運行至關重要，

了解其功能原理和常見故障排查方法，有助于更好地維護和使用飛利浦MP70液晶顯示屏。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
