在邁瑞PM8000監護儀的顯示系統中，高壓板TPI-01-0207-M1是保障屏幕正常發光的核心部件，

雖隱藏于設備內部，卻對監測數據的清晰呈現起著決定性作用。

從功能本質來看，高壓板的主要任務是為監護儀的顯示屏提供穩定的高壓驅動信號。

邁瑞PM8000監護儀采用的液晶顯示屏需要特定的高壓電源才能點亮背光組件，

而高壓板正是將設備主板輸出的低壓直流電轉換為高壓交流電的 “能量轉換器”。當監護儀啟動時，

主板向高壓板發送啟動信號，高壓板隨即開始工作，將 12V 或 5V 的低壓電源轉換為數百伏的高壓，

驅動顯示屏內部的背光燈管或 LED 模組發光，使屏幕呈現出清晰的圖像和數據，讓醫護人員能夠準確讀取患者的生命體征信息。

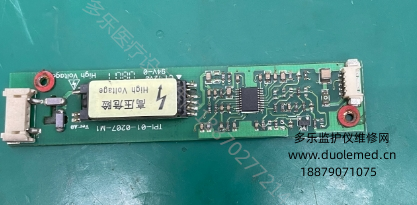

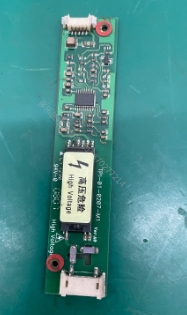

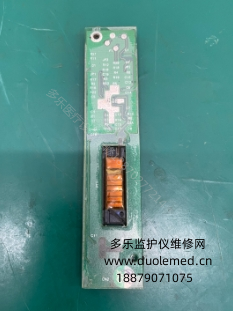

在結構設計上，TPI-01-0207-M1高壓板采用了緊湊的模塊化布局。其電路板上集成了變壓器、電容、二極管等關鍵電子元件，

這些元件按照嚴格的電路設計有序排列，確保能量轉換過程高效穩定。高壓板的外殼通常采用絕緣材料制作，

能有效隔離高壓電路與設備其他部件，防止漏電或電磁干擾，保障設備整體的電氣安全。

同時，高壓板與顯示屏、主板之間通過專用的接口和線纜連接，接口設計具備防誤插功能，確保安裝時線路連接準確無誤。

性能方面，該高壓板具備出色的電壓穩定性和負載適應性。它能根據顯示屏的亮度調節需求，

自動調整輸出電壓的大小，在保證屏幕亮度均勻的同時，避免因電壓波動導致的屏幕閃爍或亮度忽明忽暗。

即使在設備供電電壓出現輕微波動的情況下，高壓板也能通過內部的穩壓電路進行補償，維持輸出電壓的穩定，

確保顯示效果不受影響。此外，高壓板還內置了過流、過壓保護電路，當電路中出現電流過大或電壓過高的異常情況時，

保護電路會迅速啟動，切斷輸出或限制電流，防止高壓板及顯示屏損壞，提升了設備的安全性和可靠性。

在實際使用中，高壓板是易出現故障的部件之一。若監護儀屏幕突然變黑但其他功能正常，很可能是高壓板故障所致。

常見故障原因包括高壓板內部電容鼓包、變壓器損壞或驅動芯片失效等。遇到此類情況，

需由專業維修人員先斷開設備電源，拆除顯示屏外殼，通過萬用表等工具檢測高壓板的輸入電壓和輸出電壓是否正常，

判斷故障點。更換高壓板時需選擇同型號的 TPI-01-0207-M1 配件，確保電壓參數和接口匹配，

更換后還需測試屏幕亮度調節功能是否正常，避免因型號不符導致顯示異常。

日常維護中，應注意保持監護儀內部通風良好，避免高溫環境加速高壓板元件老化。定期清理設備內部灰塵，

防止灰塵堆積導致高壓板短路，以延長高壓板的使用壽命。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
