在邁瑞PM8000監護儀的多參數監測系統中，ECG板0812-20-08545是實現心電圖監測的核心部件，

它如同設備的 “心臟感知中樞”，精準捕捉和解析心臟電活動信號，為臨床診斷提供關鍵的心率、心律等數據支持。

從功能本質來看，ECG板0812-20-08545承擔著心臟電信號的采集、處理與傳輸重任。

當電極片通過導聯線連接患者體表后，微弱的心臟生物電信號（通常僅微伏級別）會被傳輸至該電路板。

板載的前置放大電路首先對原始信號進行初級放大，將微弱信號提升至可處理范圍，

同時通過多級濾波電路去除工頻干擾、肌電噪聲和基線漂移等干擾信號，確保信號的純凈度。

處理后的電信號會被傳輸至板載的信號處理器，經過波形識別、特征提取等算法處理，最終生成穩定的心電圖波形，

并計算出心率、心律等關鍵參數，實時傳輸至監護儀主機進行顯示和存儲。

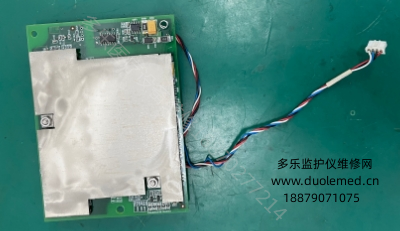

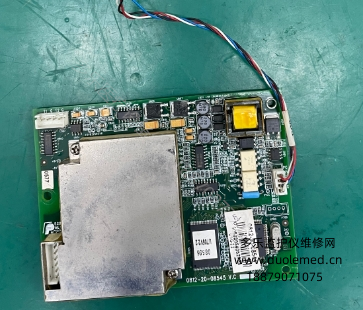

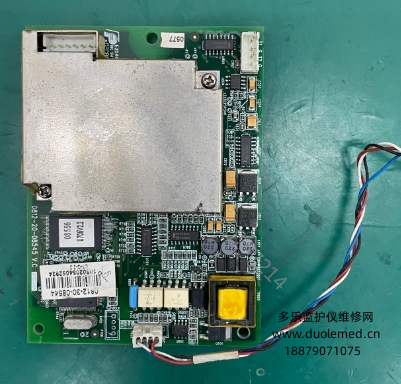

結構設計上，ECG板0812-20-08545采用高密度集成布局。電路板上密集分布著運算放大器、濾波電容、

信號處理器芯片、導聯接口等關鍵元件，這些元件按照嚴格的電磁兼容標準排列，最大限度降低內部信號干擾。

導聯接口采用顏色編碼和物理防錯設計，不同顏色的接口對應不同的導聯位置（如肢體導聯、胸導聯），

確保醫護人員連接導聯線時不會出現誤插，避免因連接錯誤導致的監測數據失真。

同時，電路板通過專用插槽與監護儀主板連接，模塊化設計不僅便于安裝和更換，還能減少設備維護時的停機時間。

性能方面，ECG 板 0812-20-08545 展現出卓越的信號處理能力和穩定性。

它的采樣率高達每秒 1000 次以上，能精準捕捉心臟電活動的每一個細微變化，

確保心電圖波形的完整性和真實性。在抗干擾性能上，通過特殊的屏蔽設計和自適應濾波算法，

可有效抵御手術室電刀、除顫儀等設備產生的強電磁干擾，即使在復雜的臨床環境中，仍能輸出穩定清晰的心電圖波形。

此外，該 ECG 板具備寬幅信號適應能力，無論是成人、兒童還是新生兒的心臟電信號，

都能通過自動增益調節功能實現精準監測，滿足不同年齡段患者的臨床需求。

臨床使用中，ECG 板 0812-20-08545 若出現故障，可能導致心電圖波形紊亂、無信號輸出或心率測量異常。

遇到此類問題，首先應檢查導聯線連接是否松動、電極片是否脫落或過期。排除外部因素后，

可能是板載濾波電容老化、運算放大器損壞或信號處理器故障。維修人員需使用示波器和萬用表檢測信號傳輸路徑，

定位故障元件并進行更換。更換 ECG 板時必須使用同型號的 0812-20-08545 配件，

安裝后需通過標準心電模擬器進行校準，驗證波形顯示的準確性和心率測量的精度。

日常維護中，需定期清潔 ECG 板的接口和插槽，去除氧化層和灰塵，保證信號傳輸通暢；

避免監護儀遭受劇烈震動或沖擊，防止板載元件脫落或虛焊；定期進行性能校驗，

使用標準信號源檢測波形失真度和心率測量誤差，確保在臨床使用中始終保持精準可靠的監測性能，為心臟功能評估提供有力保障。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
