邁瑞T5按鍵板6800-20-50085是邁瑞T5監護儀的核心操作組件，通常安裝于前框內側、按鍵膜下方，

與按鍵膜協同構成設備的實體操作界面。作為指令輸入的 “硬件核心”，它承擔著將醫護人員的按壓操作轉化為電信號、

傳遞至主板的關鍵任務，是保障設備功能正常調用、提升臨床操作效率的重要部件。

一、結構組成與適配設計

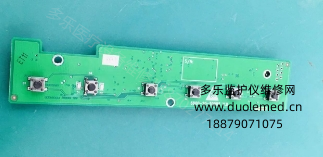

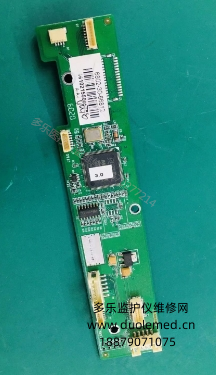

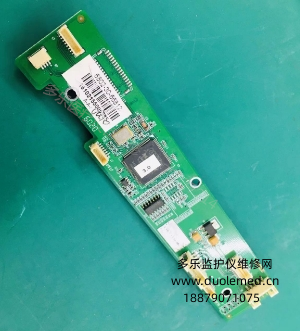

1.基板與按鍵布局：按鍵板以環氧樹脂 PCB 基板為基礎，板身尺寸與邁瑞 T5 監護儀前框操作區域精準匹配，

厚度約 1.2mm，邊緣預留 4 個標準化安裝孔，通過絕緣螺絲與前框牢固固定，安裝后無位移或晃動。

板載按鍵采用矩陣式布局，對應 “電源”“菜單”“確認”“報警靜音”“參數調節” 等 12-16 個核心功能鍵，

每個按鍵位置與按鍵膜的凸起標識精準對齊，偏差小于 0.1mm，確保按壓操作精準傳導。

基板表面清晰標注型號 “6800-20-50085”，采用耐高溫絲印工藝，

長期處于設備內部散熱環境中不易磨損，方便維修人員快速識別與型號核對。

2.電路與連接配置：按鍵板集成薄膜開關電路，每個按鍵下方對應獨立的導電觸點，觸點采用鍍金工藝，

接觸電阻小于 3mΩ，確保信號傳輸穩定。板側設有 1 個 20 針數據接口，通過專用排線與主板連接，

可將按鍵觸發的電信號實時傳輸至主板處理器；同時配備獨立電源接口，接收來自電源模塊的 5V 直流供電，

為按鍵電路提供穩定電力支持。接口處設有防反插卡扣，避免排線連接時因方向錯誤損壞電路，提升安裝安全性。

二、核心功能與臨床價值

1.指令輸入與信號轉化：作為設備的 “操作中轉站”，按鍵板能快速響應醫護人員的按壓操作。

當按下按鍵膜對應功能鍵時，按鍵膜的凸起會觸發按鍵板上的導電觸點閉合，形成電路通路，

產生相應電信號；信號經板載濾波電路處理后，通過排線傳輸至主板，主板處理器解析信號后執行對應指令，

如啟動 / 關閉設備、調出參數設置菜單、調節顯示屏亮度、靜音報警等。整個過程響應時間小于 0.05 秒，

無明顯延遲，確保醫護人員在緊急場景（如患者生命體征異常報警時）能快速操作，及時干預。

2.功能拓展與協同適配：按鍵板支持與監護儀其他組件協同工作，當設備接入擴展模塊（如呼末二氧化碳模塊）時，

按鍵板可通過主板聯動識別新增功能，自動激活對應參數調節按鍵（如呼末二氧化碳閾值設置鍵），

無需額外改裝電路，滿足臨床功能拓展需求。同時，與顯示屏實現雙向交互，按下 “菜單” 鍵后，

按鍵板將信號傳輸至主板，主板控制顯示屏調出操作界面，醫護人員再通過 “上下選擇”“確認”

 等按鍵完成參數設置，操作流程連貫順暢，提升人機交互體驗。

三、性能特點與可靠性

1.耐用性與抗疲勞性：按鍵板采用醫療級薄膜開關，每個按鍵支持 100 萬次以上按壓操作，

遠超臨床日均數百次的使用頻率，長期使用后仍能保持靈敏響應，無觸點氧化或按鍵失靈問題。

基板選用耐高溫 PCB 材料，工作溫度范圍覆蓋 - 20℃至 80℃，

在高溫消毒環境或低溫轉運場景中，電路性能穩定，不會出現基板變形或焊點脫落。

2.抗干擾與穩定性：板載電磁屏蔽層，能有效抵御醫院環境中高頻電刀、呼吸機等設備產生的電磁干擾，

避免按鍵信號傳輸受干擾導致指令誤觸發。同時，配備過流保護電路，當電路電流異常升高時，

可快速切斷供電，保護按鍵板與主板不受損壞。按鍵板整體通過 IEC 60601-1-2 電磁兼容認證，

在復雜醫療環境中仍能穩定工作，平均無故障工作時間（MTBF）超 80000 小時。

四、日常維護與更換要點

日常維護時，需定期檢查按鍵板與主板的排線連接是否松動，若出現按鍵無響應或響應延遲，優先排查排線接觸情況；

清潔設備時，避免液體滲入按鍵板區域，若按鍵膜破損導致液體濺至按鍵板，需立即斷電，用干燥無塵布擦拭表面，

待完全干燥后再開機使用。更換按鍵板時，需先關閉設備電源，拆卸前框與按鍵膜，拔下舊板排線，

拆卸固定螺絲后取出舊板；安裝新板時，確保排線接口完全對接，螺絲緊固力度適中（扭矩 0.5-0.8N?m），

免基板受力變形；更換后測試所有按鍵功能，確認每個按鍵均能正常觸發對應指令，方可投入臨床使用。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
