邁瑞T5監護儀VGA接口板051-000019-01是專為邁瑞T5監護儀設計的視頻信號輸出部件，

安裝于設備內部，核心功能是將監護儀主機處理后的生命體征數據、波形圖像等視頻信號，

通過 VGA 接口傳輸至外部顯示設備（如顯示器、投影儀），

是臨床場景中實現監測信息多屏共享、輔助診療決策的重要組件。

一、結構設計與物理特性

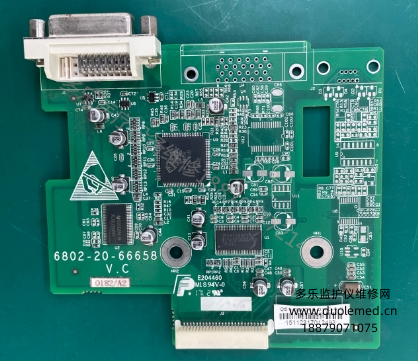

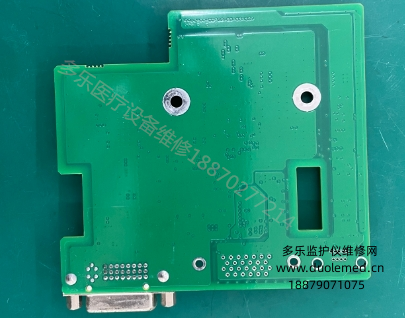

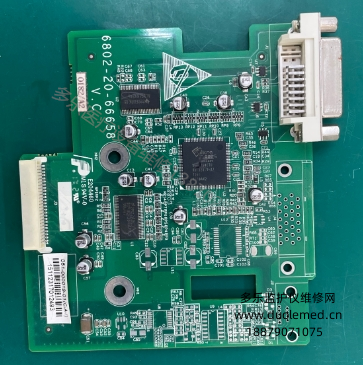

1.精準適配結構：該接口板采用醫療級定制 PCB 板，板身尺寸經過精密測算，

與邁瑞 T5 監護儀內部安裝腔體完美契合，厚度約 1.6mm，邊緣預留 3 個標準化安裝孔，

通過絕緣螺絲與設備金屬框架固定，安裝后無晃動位移，可抵御設備移動或日常使用中的輕微振動。

板身清晰標注型號 “051-000019-01”，標識采用耐高溫絲印工藝，長期暴露在設備內部散熱環境中不易褪色，

方便維修人員快速識別與型號核對。同時，板載元件遵循 “信號獨立” 布局原則，

將 VGA 信號處理電路與電源電路分區布置，減少電磁干擾，保障視頻信號傳輸穩定。

2.接口與連接配置：板載兩類核心接口，一是標準 VGA 輸出接口（15 針 D-Sub 接口），

通過設備外殼預留開孔延伸至外部，方便連接外部顯示設備的 VGA 線纜，接口外殼采用金屬材質，

具備屏蔽干擾作用；二是內部連接接口，包括與監護儀主板的數據傳輸接口和與電源模塊的供電接口，

接口針腳采用鍍金工藝，接觸電阻小于 5mΩ，有效降低信號傳輸損耗，確保視頻信號與電力供應穩定。

此外，板載 VGA 信號調理芯片，可對主板輸出的原始視頻信號進行放大、降噪處理，提升外部顯示設備的畫面質量。

二、核心功能與臨床價值

1.視頻信號同步輸出：作為監護儀的 “視頻中轉站”，

該接口板可實時接收主板傳輸?shù)谋O(jiān)測畫面信號（含心電、血氧、血壓等參數數值及波形、患者基本信息等），

經板載信號處理芯片優化后，通過 VGA 接口同步傳輸至外部顯示設備。例如，在手術室場景中，

醫護人員可將監護儀畫面連接至手術室內的大屏幕顯示器，讓手術團隊全員實時查看患者生命體征變化，

無需頻繁靠近監護儀，為手術操作預留更多空間；在教學或病例討論場景中，可連接投影儀將監測數據投射至幕布，

方便醫護人員共同分析病情，提升教學或研討效率。

2.顯示參數適配調節：接口板支持與監護儀主機聯動調節顯示參數，

醫護人員可通過監護儀觸摸屏設置外部顯示設備的分辨率（支持 800×600、1024×768 等常用分辨率）、

畫面刷新率（默認 60Hz），確保外部顯示的畫面清晰無閃爍。同時，

支持 “全屏顯示”“參數優先”“波形優先” 等多種顯示模式切換，可根據臨床需求選擇重點展示內容，

例如在重癥監護場景中，選擇 “波形優先” 模式，讓外部顯示器放大顯示心電、呼吸波形，便于醫護人員捕捉細微的波形變化。

三、性能表現與可靠性

1.視頻傳輸性能：接口板支持最大 1600×1200 分辨率輸出，滿足多數臨床外部顯示設備的適配需求，

傳輸延遲低于 80ms，確保外部顯示畫面與監護儀本機屏幕無明顯時差，避免因畫面延遲影響病情判斷。

同時，具備抗干擾能力，在醫院復雜電磁環境（如高頻電刀、呼吸機等設備工作時）中，

仍能保持視頻信號穩定，畫面無雪花、橫紋等干擾現象，保障監測信息的清晰呈現。

2.醫療級可靠性：接口板采用全醫療級電子元件，電容選用耐溫范圍 - 40℃至 105℃的工業級電解電容，

電阻采用精度 ±1% 的金屬膜電阻，所有元件均通過 ISO 13485 醫療設備質量管理體系認證。

經過嚴格的可靠性測試，包括 1000 小時高溫老化測試（85℃）、500 小時低溫測試（-40℃）、

1000 次振動測試（10-500Hz），以及電磁兼容測試（符合 IEC 60601-1-2 標準），

平均無故障工作時間（MTBF）超 60000 小時，可在醫院急診室、ICU、手術室等不同溫度、濕度環境下穩定運行。

四、日常維護與更換要點

日常維護時，需定期檢查 VGA 接口是否存在松動、針腳彎曲或氧化情況，

若外部顯示畫面出現模糊、閃屏，優先檢查接口連接是否牢固；清潔接口時，需先切斷設備電源，

用干燥無塵布擦拭接口表面灰塵，若針腳氧化，可使用專用清潔劑輕輕擦拭，禁止用硬物刮蹭針腳。

更換接口板時，需嚴格遵循維修流程：先拆卸監護儀主機外殼，

拔下板上所有內部連接線（建議拍照記錄接線位置），拆卸固定螺絲后取出舊板；安裝新板時，

確保內部接口完全對接（針腳無錯位），螺絲緊固力度適中（扭矩 0.8-1.0N?m）；

更換后需連接外部顯示設備測試，確認畫面同步、參數顯示正常，方可投入臨床使用。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
