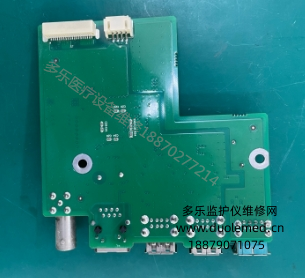

邁瑞T5網卡USB接口板6802-20-66660VB 是邁瑞 T5 監護儀的重要功能擴展部件，

集成網卡與 USB 接口功能，通常安裝于設備內部，承擔著設備網絡通信與 USB 外設連接的雙重職責，

是監護儀實現數據共享、外設拓展的核心橋梁，為臨床數據管理與操作便捷性提供關鍵支撐。

一、結構設計與物理特性

1.精密適配結構：該接口板采用定制化 PCB 板設計，板身尺寸與邁瑞 T5 監護儀內部安裝空間精準匹配，

厚度約 1.6mm，邊緣預留 4 個標準化安裝孔，通過絕緣螺絲與設備主機框架穩固固定，

安裝后無位移或松動，可抵御設備移動時的輕微振動。板身清晰標注型號 “6802-20-66660VB”，

采用耐高溫絲印工藝，長期使用不易磨損，方便維修人員快速識別與型號核對。

同時，板載元件布局遵循 “信號隔離” 原則，將網卡電路與 USB 接口電路分區布置，

減少信號干擾，保障數據傳輸穩定性。

2.接口與連接配置：板載兩類核心接口，一是網卡接口，采用 RJ45 標準網絡接口，

通過專用線纜與監護儀主板連接，支持 10/100Mbps 自適應網絡速率；

二是 USB 接口，配備 2 個 USB 2.0 標準接口，接口模塊集成防反插設計，避免外設連接時因方向錯誤損壞接口。

此外，板側設有電源接口與數據傳輸接口，分別與設備電源模塊、主板實現電力與數據的雙向傳輸，

接口針腳采用鍍金工藝，接觸電阻小于 5mΩ，確保連接穩定。

二、核心功能與臨床價值

1.網絡通信功能：作為監護儀的 “網絡中樞”，該接口板內置百兆自適應網卡芯片，

支持 TCP/IP 協議，可通過 RJ45 接口連接醫院局域網。醫護人員借助此功能，

能將監護儀采集的患者生命體征數據（如心電波形、血氧飽和度、血壓值等）

實時上傳至中央監護系統或醫院臨床信息系統（LIS），實現多臺監護儀數據集中管理，

方便醫護人員在護士站遠程查看患者病情，減少現場巡查頻次，提升工作效率。

同時，支持設備通過網絡接收系統指令，完成參數配置更新、固件升級等操作，無需拆卸設備即可完成維護升級。

2.USB 外設擴展功能：板載的 2 個 USB 2.0 接口為監護儀拓展了豐富的外設連接能力。

醫護人員可連接 U 盤，快速導出患者的監測報告（含趨勢圖、波形數據、報警記錄等），

支持 PDF、Excel 等多種格式，便于病歷歸檔與病情分析；也可連接鼠標、鍵盤，

替代觸摸屏操作，在需要精準輸入?yún)?shù)（如患者基本信息、監測閾值設置）時，

提升操作準確性與效率；此外，還可連接條碼掃描槍，快速掃描患者腕帶信息，

實現患者身份與監測數據的精準關聯，減少信息錄入錯誤。

三、性能表現與可靠性

1.數據傳輸性能：網卡功能方面，支持最大 100Mbps 傳輸速率，

上傳單份患者 24 小時監測數據（約 50MB）僅需 4 秒，滿足臨床實時數據傳輸需求，且具備抗網絡干擾能力，

在醫院復雜電磁環境（如手術室設備、微波爐等）中，仍能保持?jǐn)?shù)據傳輸穩定，丟包率低于 0.1%。

USB 接口方面，傳輸速率達 480Mbps，拷貝 1GB 監測數據至 U 盤僅需 20 秒，兼顧速度與穩定性。

2.醫療級可靠性：接口板采用醫療級電子元件，電容選用耐高溫電解電容（工作溫度 - 40℃至 105℃），

電阻為金屬膜電阻（精度 ±1%），所有元件均通過 ISO 13485 醫療設備認證。經過嚴格的可靠性測試，

包括 1000 小時高溫老化測試（85℃）、500 小時低溫測試（-40℃）、1000 次振動測試（10-500Hz），

以及電磁兼容測試（符合 IEC 60601-1-2 標準），平均無故障工作時間（MTBF）超 60000 小時，

可在醫院急診室、ICU、手術室等不同環境下穩定運行。

四、日常維護與更換要點

日常維護時，需定期檢查接口板與主板、電源模塊的連接線是否松動，若出現網絡斷開、

USB 外設無法識別等問題，優先排查連接線接觸情況。清潔時需先切斷設備電源，

用干燥無塵布擦拭接口板表面灰塵，禁止使用酒精等腐蝕性液體，避免損壞元件。

更換接口板時，需按照維修手冊步驟操作：先拆卸監護儀主機外殼，

拔下板上所有連接線（建議拍照記錄接線位置），拆卸固定螺絲后取出舊板；

安裝新板時，確保接口完全對接（針腳無彎曲），螺絲緊固力度適中（扭矩 0.8-1.0N?m）；

更換后需測試網絡連接與 USB 外設兼容性，確認數據傳輸正常、外設可正常使用，方可投入臨床。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
