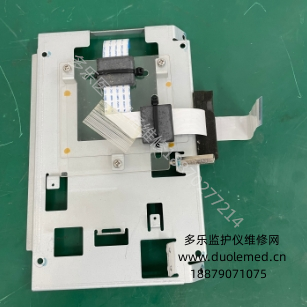

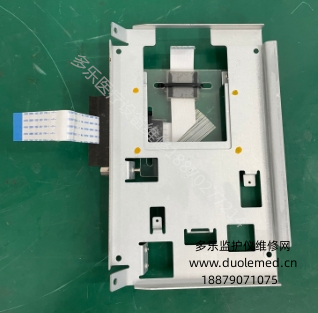

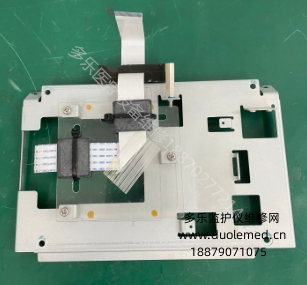

在日本光電TEC-7621C便攜式除顫監護儀的結構體系中，

顯示屏保護鐵框是守護核心顯示部件（夏普 LQ057Q3DC02 液晶屏幕）的 “堅固屏障”。

它不僅為顯示屏提供物理防護，抵御外力沖擊與環境損傷，更通過精準的結構設計保障顯示屏與設備機身的穩定適配，

確保醫護人員在急診搶救、設備轉運等高頻移動場景中，始終能清晰查看醫療數據，是設備硬件防護體系中不可或缺的關鍵組件。

從結構設計與尺寸適配來看，顯示屏保護鐵框采用 “定制化一體成型” 結構，

嚴格遵循TEC-7621C顯示屏的安裝規格與設備機身的內部空間參數。其整體框架呈矩形，

內框尺寸與 LQ057Q3DC02 顯示屏的外形尺寸（130mm×98mm×13mm，含外殼）完全匹配，

內邊緣預留 0.5mm 的緩沖間隙，既避免鐵框與顯示屏直接剛性接觸導致屏幕受壓損壞，

又能通過間隙內的防滑硅膠墊（部分型號內置）固定顯示屏位置，防止設備移動時顯示屏出現晃動或位移。

外框則與設備機身的顯示屏安裝槽精準對位，框架四周設有 4-6 個預留螺絲孔，孔徑多為 M3 規格，

可通過專用緊固螺絲與機身金屬骨架緊密連接，形成 “鐵框 - 機身” 一體化防護結構，將顯示屏牢牢固定在設備內部，

杜絕因安裝松動引發的屏幕故障。此外，鐵框正面邊緣采用 1.5mm 寬的折邊設計，

折邊高度略高于顯示屏表面（通常高出 2-3mm），形成環繞式防護凸起，當設備正面受到碰撞、刮擦或液體潑濺時，

折邊能優先承受外力或阻擋液體，避免顯示屏玻璃面板直接受損。

在材質特性與防護性能方面，保護鐵框選用高強度冷軋鋼板作為基材，經沖壓、折彎、表面鍍鋅（或噴塑）等多道工藝加工而成。

冷軋鋼板具有優異的機械強度（抗拉強度≥300MPa）與抗變形能力，能有效抵御 10N 以內的正面沖擊與 5N 的側面擠壓，

防止設備意外跌落或碰撞時顯示屏出現碎裂、變形；表面鍍鋅處理（鍍鋅層厚度≥8μm）可形成致密的防銹保護膜，

抵御急診場景中可能接觸的汗液、消毒水（如 75% 醫用酒精）等腐蝕性物質，避免鐵框生銹引發結構松動或污染顯示屏；

部分高端型號還會在鍍鋅層外增加一層醫用級環氧樹脂噴塑涂層，涂層厚度約 50μm，不僅進一步提升防銹能力，

還能降低鐵框表面的反光率，避免強光環境下反光干擾醫護人員查看顯示屏數據。

同時，鐵框邊緣與棱角均經過 “圓角打磨” 處理，圓角半徑≥1mm，防止醫護人員操作設備時被尖銳邊緣劃傷，兼顧防護性能與使用安全性。

從功能延伸與協同作用來看，顯示屏保護鐵框并非單純的 “防護部件”，還與設備的散熱、電磁屏蔽等功能形成協同。

鐵框背部預留 3-4 條寬度為 2mm 的散熱槽，槽間距約 10mm，可配合設備內部的散熱風扇，

加速顯示屏工作時產生的熱量排出（LQ057Q3DC02 顯示屏工作時功率約 3W，會產生一定熱量），

避免高溫導致屏幕顯示異?；蚩s短使用壽命。此外，冷軋鋼板材質本身具備一定的電磁屏蔽能力，

保護鐵框環繞在顯示屏外側，可在一定程度上隔絕設備內部高壓模塊（如 NKL-702 高壓變頻組件）產生的電磁干擾，

減少電磁輻射對顯示屏信號傳輸?shù)挠绊?，確保屏幕顯示數據穩定、無波紋干擾，保障醫護人員獲取精準的患者生命體征信息。

在安裝與維護方面，顯示屏保護鐵框的安裝需遵循嚴格的操作規范，以確保防護效果與設備性能。

安裝前需清潔鐵框內邊緣的硅膠墊與顯示屏表面，去除灰塵或異物，防止安裝后異物擠壓屏幕導致顯示損壞；

安裝時需使用扭矩扳手（扭矩設定為 0.8-1.0N?m）擰緊固定螺絲，避免螺絲過松導致鐵框松動，

或過緊引發鐵框變形壓迫顯示屏；安裝后需檢查鐵框與顯示屏的貼合度，確保四周間隙均勻，無局部凸起或凹陷。

日常維護中，需每月對保護鐵框進行檢查：目視觀察鐵框表面是否有生銹、涂層脫落，螺絲是否有松動；

若發現鐵框表面有消毒水殘留，需用干凈軟布蘸取清水擦拭干凈，避免殘留液體滲入鐵框與顯示屏的間隙；

若鐵框出現輕微變形（如邊緣凸起），需立即停止使用設備，由專業維修人員拆卸鐵框進行矯正或更換，不可強行按壓變形部位，防止損傷顯示屏。

在故障排查與更換場景中，當設備出現 “顯示屏松動”“顯示畫面偏移”“屏幕碎裂” 等問題時，

需優先檢查保護鐵框：若顯示屏松動，多為鐵框固定螺絲松動，可重新擰緊螺絲；若顯示畫面偏移，

可能是鐵框內硅膠墊移位，需拆卸鐵框調整硅膠墊位置；若屏幕碎裂，需先拆除保護鐵框（拆卸時需先斷電，避免觸電），

再更換新顯示屏，更換后需重新安裝并校準鐵框位置，確保新顯示屏與鐵框適配良好。更換保護鐵框時，

需選擇原廠正品配件，確保鐵框尺寸、螺絲孔位置與設備完全一致，避免使用非原廠鐵框導致安裝不當，引發顯示屏損壞或設備故障。

綜上，日本光電TEC-7621C顯示屏保護鐵框以定制化的結構設計、高強度的材質特性、多維度的功能協同，

為核心顯示部件提供全方位防護。它不僅是顯示屏的 “堅固鎧甲”，更是保障設備穩定運行、提升臨床使用安全性的重要支撐。

規范安裝、定期維護該部件，能有效延長顯示屏使用壽命，確保設備在各類復雜醫療場景中始終保持清晰、穩定的顯示效果，

為醫護人員開展急救工作提供可靠的視覺支持。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
