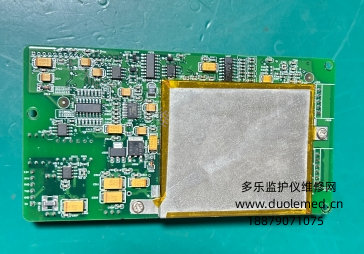

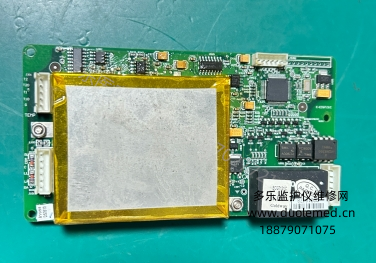

C-ECG7131C是飛利浦金科威UT7000C多參數監護儀專屬心電采集處理主板，整機心電、胸阻抗呼吸監測的核心運算模塊，承接外部ECG接口傳入的人體生物電信號，完成放大、濾波、模數轉換、算法分析，再通過內部排線與整機參數板交互數據，是實現持續心電監護的核心硬件。

該板搭載醫用專用高阻抗差分放大電路，針對人體微伏級心電信號做一級放大，搭配多級工頻濾波、肌電干擾濾波電路，有效過濾手術室電刀、輸液泵、呼吸機帶來的電磁干擾，改善波形基線漂移、毛刺雜亂等問題。硬件兼容 3 導聯、5 導聯兩種采集模式，可完整采集 I、II、III、aVR、aVL、aVF、V 導聯心電波形，同時依托胸阻抗檢測回路同步測算呼吸頻率，無需額外外接呼吸配件，簡化臨床監測布線。

板載導聯識別與安全監測電路，實時檢測電極、導聯線通斷狀態，一旦出現電極脫落、線材斷路，立刻生成故障信號上傳至參數板，設備屏幕彈出提示并觸發聲光報警，提醒醫護及時處理患者電極接觸問題。模塊內置高壓隔離防護芯片，滿足醫用 CF 型防除顫標準，術中使用除顫儀釋放高壓電擊時，可隔絕高壓沖擊，既保護心電板核心元器件不被擊穿，也防止設備回路電流傳導至患者造成安全隱患。

信號處理與算法集成是此板核心優勢，原始心電信號經降噪處理后送入高精度 ADC 模數轉換芯片，將模擬生物電轉為數字信號，板載單片機獨立運算心率、ST 段偏移值、起搏脈沖識別、各類心律失常判定，包含早搏、心動過速、心動過緩等事件標記，實時打包波形與數值數據傳輸至參數板顯示、存儲。同時接收參數板下發的控制指令，自動切換濾波模式、調整增益、執行心電基線校準，適配成人、兒童、新生兒不同人群監測需求。

硬件采用標準化模塊化設計，一側對接機身 ECG 信號接口，另一側通過專用屏蔽排線連接整機參數板，供電、通訊、接地線路分區排布，抗干擾能力突出。日常設備心電相關故障，如無波形、心率不顯示、頻繁報導聯脫落、波形干擾嚴重，大多源于 C-ECG7131C 放大通道、傳感芯片或通訊電路損壞。該板拆裝簡便，無需拆解整機其他核心部件，單獨更換即可快速恢復心電、呼吸監測功能，大幅縮短設備停機維修時間，適配醫院 ICU、病房、手術室大批量監護儀日常維保工作，保障臨床監護設備穩定可靠運行。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
