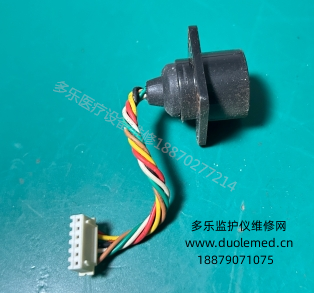

ECG 心電接口是飛利浦金科威 UT7000C 多參數監護儀整機心電監測系統的對外信號傳輸樞紐，位于機身側邊參數接口區，專用 12 針醫用屏蔽式一體化插座，是連接心電導聯主線與內部 C-ECG7131C 心電采集板的唯一通道，承擔人體微弱心電生物電信號導入、呼吸同步采集、設備安全接地、導聯故障識別、通訊交互多重功能，是手術室、ICU、急診病房持續心電監護不可或缺的基礎硬件組件。

該接口采用醫用鍍金多觸點屏蔽結構，內置金屬屏蔽環隔絕手術室電刀、呼吸機、輸液泵等設備帶來工頻干擾，大幅降低基線漂移、波形雜亂等問題。接口針腳分工明確，分別對應 3 導聯、5 導聯全部心電采集通道、呼吸采集回路、患者安全保護接地、導聯識別檢測線路。兼容標準 3 導聯、5 導聯兩套心電導聯主線，醫護可根據輕癥常規監護、重癥全方位心電篩查靈活切換，完整輸出 I、II、III、aVR、aVL、aVF、V 導聯波形，同步采集胸阻抗信號完成呼吸頻率同步測算，無需額外增設呼吸采集配件，簡化臨床布線操作。

信號傳輸與信號預處理層面，人體心肌產生的微伏級心電信號經電極、導聯線傳入 ECG 接口，內部專用通路將原始生物電信號無損輸送至心電板前端放大電路。接口自帶導通檢測回路，實時識別導聯線插拔、電極脫落、線材斷路等異常，一旦出現導聯接觸不良，立即向主控板傳輸故障信號，屏幕同步彈出 “電極脫落” 提示并觸發聲光報警，避免醫護錯過患者心電異常狀態。同時內置隔離保護電路，阻斷設備內部高壓回路向患者側傳導，符合醫用二類設備防除顫安全標準，術中使用除顫儀時可有效隔離高壓沖擊，保護模塊與患者安全。

在整機聯動與臨床數據輸出上，ECG 接口完成信號初步分流后，將心電模擬信號、呼吸阻抗信號、導聯狀態識別信號同步送入心電處理板，經模數轉換、波形算法解析后，回傳心率數值、ST 段偏移、心律失常標記、呼吸頻率等數據至顯示屏，支持多通道心電波形同屏顯示、心律失常事件存儲、動態趨勢回放。接口標準化卡扣式防脫設計，插頭插入后自動鎖止，轉運患者、翻身操作時不易松脫，適配 24 小時不間斷重癥監護場景。

從設備運維角度，ECG 接口是心電通道故障高發點位，長期插拔易出現觸點氧化、針腳彎折、屏蔽層破損，故障表現多為無心電波形、基線持續漂移、頻繁報電極脫落。該接口模塊化獨立裝配，無需拆解整機主板即可單獨更換，維修更換便捷，能快速恢復心電監測功能，縮短設備停機時長，適配醫院大批量監護設備日常維保需求，保障全院心電監護設備穩定可靠運行。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
