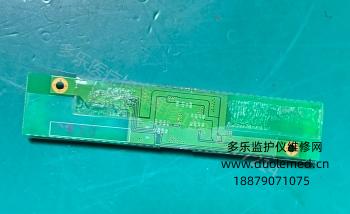

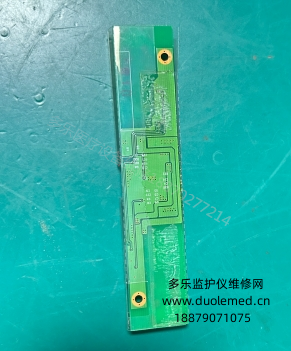

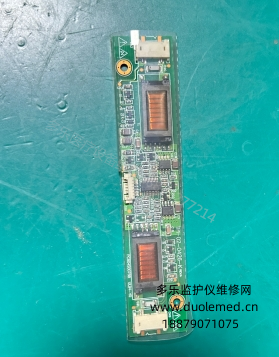

TPI-02-0426-K是飛利浦金科威UT7000C多參數監護儀專用原裝背光高壓逆變器，作為整機顯示系統核心驅動配件，負責將主機低壓直流電轉換為 CCFL 背光燈管所需高頻高壓，直接決定屏幕能否清晰顯示心電波形、血壓、血氧、心率等生命體征數據，是 ICU、手術室、急診監護設備不可缺失的關鍵元器件。

該高壓板采用醫用 94V0 阻燃多層 PCB 基板，電路分區隔離布局，高壓升壓線圈、PWM 控制芯片、功率 MOS 管、反饋采樣回路分區排布，自帶 EMI 濾波電路，可隔絕病房高頻電刀、呼吸機、輸液泵帶來的電磁干擾，避免屏幕閃爍、波形失真、亮度異常等問題。整機輸入適配主機 12V 直流供電，啟動瞬間輸出約 1500V 高壓點亮燈管，穩定工作維持 600–800V 高頻交流輸出，依靠 PWM 脈沖調制實現多檔位亮度調節，適配強光病房、暗光夜間監護等不同臨床環境。

結構采用緊湊型窄板設計，尺寸精準匹配 UT7000C 屏幕內部安裝位，邊緣全絕緣涂層防護，杜絕高壓漏電、電弧短路風險。板端配備雙組標準化卡扣式接口，一組對接主板獲取供電、背光啟停、亮度調節信號，另一組直連屏幕背光燈管，防反插定位設計，維修拆裝無需改裝線路，降低設備科維保操作難度。元器件選用耐高溫醫用規格電容與高頻變壓器，耐受醫院酒精、含氯消毒液揮發潮濕環境，不易出現電容鼓包、線圈老化漏電等故障。

板載多重硬件安全保護機制，集成過壓、過流、短路、燈管開路反饋保護。若燈管老化、線路松動、負載異常，芯片毫秒級切斷高壓輸出，防止擊穿液晶面板、燒毀主板，同時設備自動彈出背光故障提示，便于醫護及時報修。高壓區域增加屏蔽銅箔，抑制高壓輻射干擾心電采集模塊，保障監測數值精準穩定，滿足危重患者連續監護的安全標準。

臨床長期使用易出現濾波電容衰減、升壓線圈斷路、反饋電路失效等故障，典型現象為開機屏幕亮一下隨即黑屏、亮度忽明忽暗、完全無背光、僅能聽見設備報警但無畫面顯示。一旦高壓板失效，醫護無法讀取生命體征，存在重大醫療隱患。原廠 TPI-02-0426-K 與 UT7000C 程序、屏幕模組原生匹配，相比通用兼容板電壓波動更小、保護閾值精準，長期使用故障率更低。

作為監護儀顯示系統動力核心，該高壓板兼顧升壓驅動、亮度調控、電磁屏蔽與多重安全防護，直接關系臨床監護可視性與設備運行安全。醫院設備科應常備備用件，定期巡檢屏幕背光狀態，出現黑屏、閃爍故障及時更換原裝高壓板，保障監護儀持續穩定運行。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
