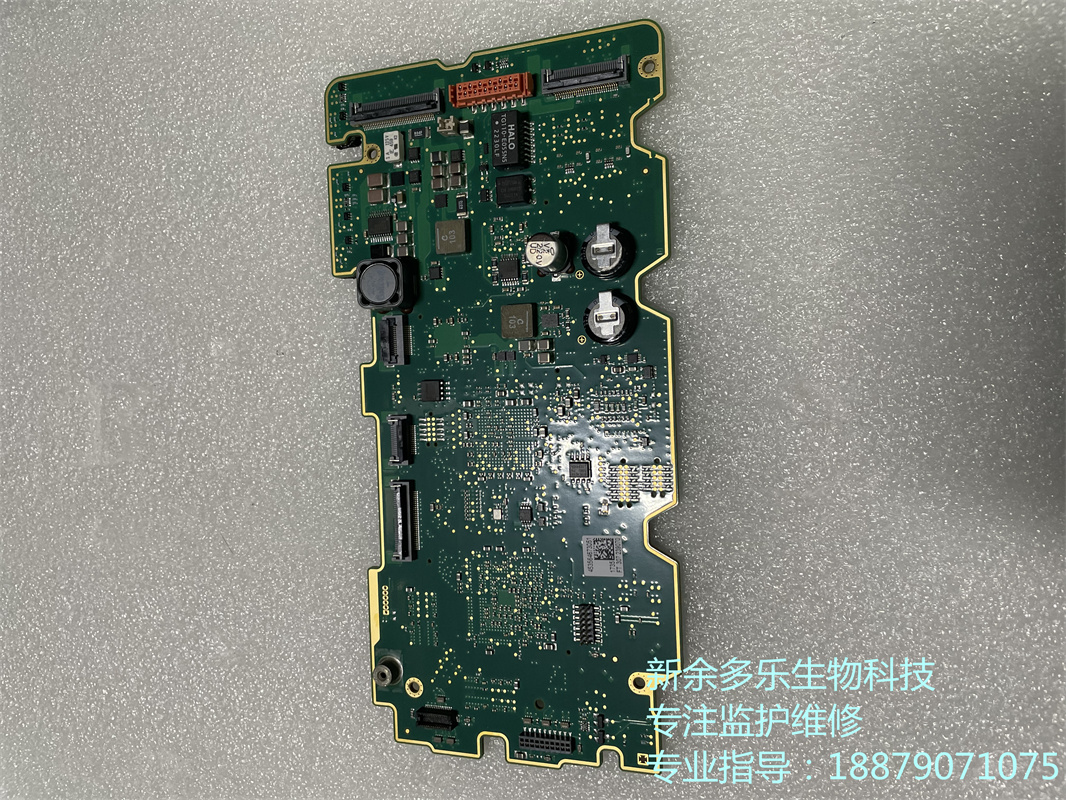

飛利浦X3監護儀主板453564673051 453564449591 (5).jpg" alt="飛利浦X3監護儀主板453564673051 453564449591 (5).jpg" width="698" height="583" style="width: 698px; height: 583px;"/>

一、核心硬件架構

1、多模態處理中樞

采用TI AM437x Cortex-A9處理器（1.5GHz）與Xilinx Spartan-6 FPGA協同架構，支持12導聯ECG/SpO?/IBP/NIBP多參數同步處理

板載2GB DDR3L內存+16GB eMMC存儲，可實現72小時波形循環存儲與30天趨勢數據備份

2、醫用級電源系統

雙級DC/DC轉換設計（TPS5430+LM5117），動態負載調整率≤5%，通過IEC 60601-1第三版醫用電氣安全認證

獨立隔離電路設計，確保ECG模塊與網絡接口間的漏電流<10μA

二、模塊化擴展接口

接口類型技術參數臨床適配場景M3001A模塊槽支持熱插拔，帶寬100Mbps，兼容CO?/EEG擴展急診科多參數監護升級Vuelink無線接口符合IEEE 11073-20701標準，延遲<50ms移動轉運中央監護組網工業級RS-485波特率自適應（1200-115200bps），支持Modbus協議體外循環機數據對接

三、典型故障處理方案

1、ECG基線漂移故障

檢測ADS1298R前端芯片基準電壓（標準值±2.5V±1%）

更換ECG信號隔離變壓器（型號TX-ECG12）

2、網絡通訊異常

排查LXT905收發器供電（3.3V±5%）

升級固件至V4.3.1（修復TCP/IP協議棧內存泄漏）

四、技術演進方向

1、邊緣智能升級

預留M.2 Key-B接口，可擴展NPU加速模塊（算力4TOPS）

2、區域化適配

雙BIOS設計（支持阿拉伯語/中文操作界面切換）

強化三防性能（IP52防護等級，MTBF≥60,000小時）
