IntelliVue MP70 (M8007A) 患者監護儀將帶有 15 英寸彩色 LCD 顯示屏的顯示單元和數據處理單元集成為一。 屏幕以及 12 導聯心電圖屏幕上最多可顯示 8 個波形。 MP70 使用觸摸屏操作，但可能有一個可選的 SpeedPoint。

當我們?cè)谑褂眠^(guò)程中遇到一些故障時是需要進行檢測和維修的，今天我們就針對使用過程中遇到的小的故障來進行維修建議。

1.最小限度的顯示器拆卸

斷開 SpeedPoint

①　使用螺絲刀向下滑動上部銷釘并向上滑動下部銷釘，卸下電纜管理蓋。

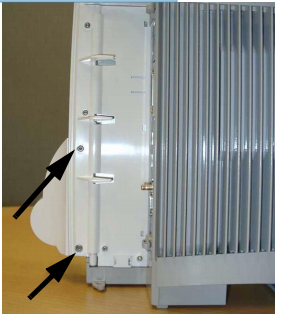

①　用 T20 螺絲刀拆下兩個大螺絲。

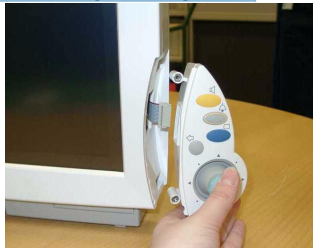

①　斷開 SpeedPoint 電纜并拔下 SpeedPoint。

2.卸下集成模塊插槽、測量服務器安裝座或空蓋

①　如果未插入 SRL2 板，請按照卸下 ECG 輸出板中的說明卸下底蓋。

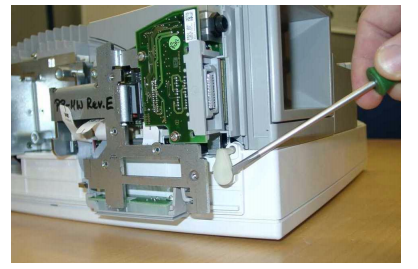

②　使用平頭螺絲刀拔出兩個銷釘（顯示器每側各一個）。

重新組裝注意：重新組裝顯示器時，銷釘?shù)牡锥藨?yīng)卡入塑料支架中。

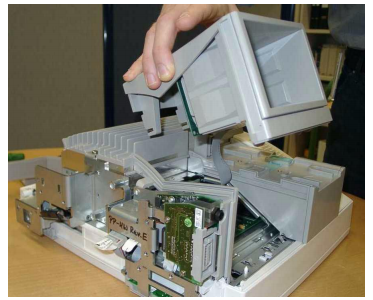

①　提起集成模塊插槽和測量服務器支架（如果已安裝）并拔下插頭

他們的電纜來自主板。 如果未安裝集成模塊插槽或測量服務器安裝座，請拆下空蓋。

3.拆卸電源開關板

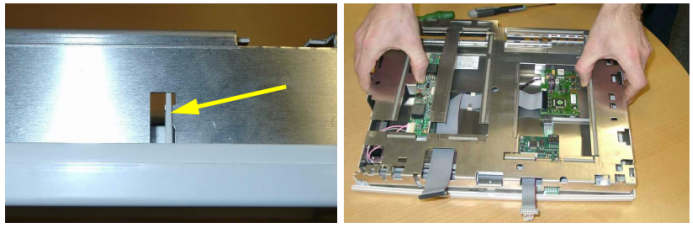

1 按照分離顯示器前半部和后半部中的說明分離顯示器的兩半。

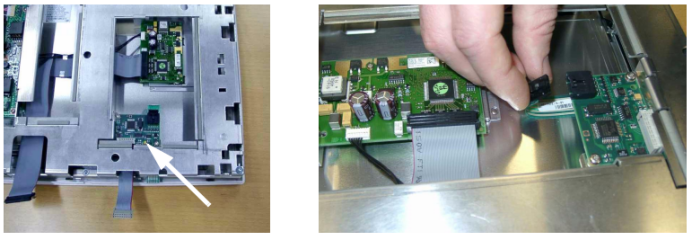

2 拔出卡舌上的電源開關連接器。

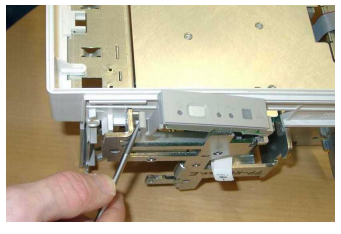

3 使用平頭螺絲刀將塑料彈簧向右按，取下電源開關板及其蓋子

4. 更換觸摸屏

①　按照分離顯示器前半部和后半部中的說明分離顯示器的兩半。

②　拔下觸摸控制器板與觸摸面板之間的電纜，然后用 T10 螺絲刀擰下固定塑料擋板的六顆螺釘。

①　松開側面的卡扣，然后從面板上拉下顯示屏部件。
