臨床重癥血流動力學監測中，心輸出量C.O.是評估患者循環功能的關鍵指標。邁瑞Passport 8 / Passport 12監護儀支持熱稀釋法開展有創心輸出量測量，很多工程師初次配置模塊參數、調試測量流程時容易踩坑。今天結合設備原廠操作手冊，一步步梳理Passport系列監護儀C.O.測量完整設置流程，理清線纜連接、參數配置、測量操作與注意事項，幫助大家規范完成心輸出量監測調試。

警告：僅可使用本手冊規定的配套附件。確保附件不得接觸導電部件。

設置心輸出量測量步驟：

1.將心輸出量線纜（C.O. cable）連接至監護儀上的心輸出量接口。

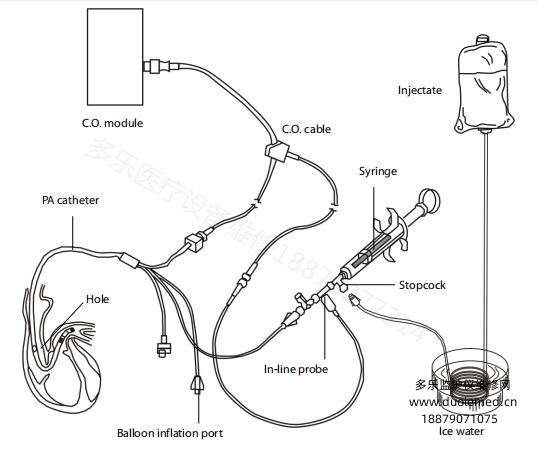

2.按下圖連接心輸出量模塊、肺動脈導管（PA catheter）與注射器，同時確認以下條件：

模塊插接牢固到位

肺動脈導管已正確置入患者體內

心輸出量線纜與模塊可靠連接

注意：上圖為使用 TI 溫度傳感器（零件號：6000-10-02079）時的接線示意圖；若使用其他型號 TI 傳感器，連接方式可能存在差異。

3.選中 C.O. 參數窗口，進入【C.O. 設置】菜單。核對患者身高、體重參數是否準確，必要時進行修改。

4.在【C.O. 設置】菜單中完成以下配置：

確認已錄入正確的計算常數。查閱肺動脈導管使用說明書，根據輸注容量與注射液溫度設置【Comp. Const（計算常數）】。修改方式：選中【Comp. Const】，輸入正確數值。更換新導管時，務必按照導管廠家使用說明調整計算常數。

將【Auto TI】設置為【手動 (Manual)】或【自動 (Auto)】。選擇【自動 (Auto)】時，系統自動識別注射液溫度，【Manual TI (℃)】輸入框?qū)㈡i定；選擇【手動 (Manual)】時，需要在【Manual TI (℃)】手動錄入注射液溫度。

將【測量模式 (Measuring Mode)】設置為【手動 (Manual)】或【自動 (Auto)】?！咀詣?(Auto)】模式下，監護儀建立基礎血溫后自動執行 C.O. 測量；【手動 (Manual)】模式下，監護儀就緒后，需要在 C.O. 測量窗口點擊【開始 (Start)】啟動測量。

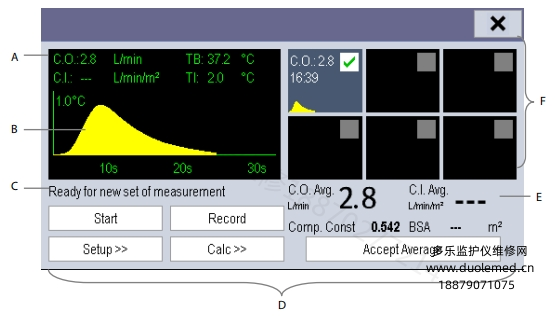

5.選擇【進入 C.O. 界面 (Enter C.O. Screen)】，打開心輸出量測量窗口。

當前測量數值

當前心輸出量（C.O.）曲線

信息提示區域

功能按鍵區

平均值F. 測量窗口

6.按照以下步驟進行。

手動測量模式：點擊【Start（開始）】，屏幕彈出【Ready for new set of measurement（準備就緒，可進行新一輪測量）】提示后，快速推注注射液。測量過程中實時顯示熱稀釋曲線；測量結束后，曲線存入 6 個測量窗口之一，監護儀提示等待指定間隔時間，方可啟動下一次測量。

自動測量模式：監護儀連續自動執行心輸出量測量，兩次測量之間無需重復點擊【Start】。屏幕出現【Inject now!（立即推注?。刻崾緯r即可進行新一輪熱稀釋測量，設備自動識別測量流程。

7.按照步驟 6 的方法，連續完成 3～5 次單次測量。

設備最多可保存 6 組測量曲線；若未刪除舊數據就進行第 7 次測量，最早存儲的曲線將自動被覆蓋。在 6 條測量曲線中篩選有效數據，系統自動計算并顯示平均C.O.（心輸出量）與C.I.（心臟指數）；點擊【Accept Average（確認平均值）】保存該組均值。

管路操作要點：推注藥液時，連通肺動脈導管（PA 導管）的三通打開，注射液端三通關閉；測量完成后，關閉肺動脈導管三通、開啟注射液端三通，抽取注射液至注射器內備用。

按鍵區域可執行以下操作：

選擇【Start】：啟動一次心輸出量測量■ 選擇【Stop】：終止當前正在進行的測量。

選擇【Cancel】：測量過程中點擊可取消本次測量；測量完成后點擊將清除本次測量結果。

選擇【Record】：通過記錄儀打印參與均值計算的曲線、實時數值與平均值。

選擇【Setup>>】：進入【C.O. 設置】菜單。

選擇【Calc>>】→【Hemodynamic>>】：打開【血流動力學計算】菜單。

系統可自動調節曲線圖坐標軸：橫軸時長可選 30 秒 / 60 秒；縱軸溫度量程可選 0.5℃、1.0℃、2.0℃。

?? 注意事項（CAUTION）

在血溫不穩定的情況下開始測量可能會導致測量失敗。

?? 提示（NOTE）

進行心輸出量測量期間，血溫報警功能臨時關閉。

【計算常數（Comp. Const）】與注射液容積，請查閱肺動脈導管配套使用說明書確定。
