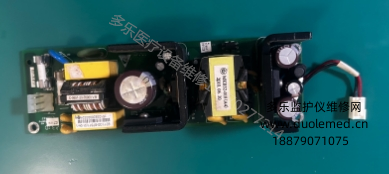

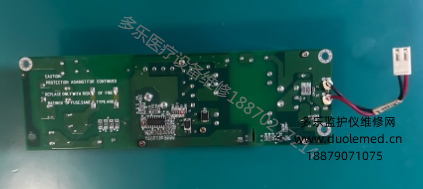

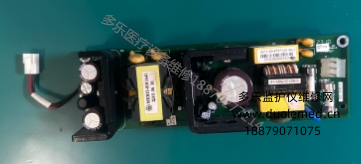

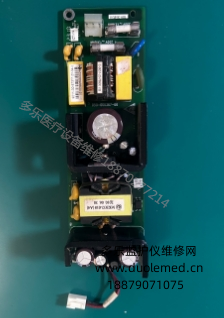

型號為9211-30-87311的電源板，是邁瑞IPM-9800多參數監護儀的“能量中樞”，

承擔電網電能轉換、多路供電分配及全系統安全防護的核心職能。

其供電穩定性與故障冗余能力直接決定監護儀心電、血氧、血壓等模塊的運行可靠性，

是保障臨床連續監測不中斷的關鍵硬件，廣泛適配急診、ICU等高強度使用場景。

核心功能聚焦“高效轉換+智能管控”，通過模塊化架構實現三重核心作用：

一是AC-DC轉換，將100-240V寬幅交流輸入轉化為36V直流母線電壓，適配全球電網標準；

二是DC-DC分壓，通過多組穩壓電路輸出5V、12V、15V等多路精準低壓，

分別為主控板、顯示屏、傳感器等部件供電；三是智能保護，實時監測各回路電壓、電流及溫度，

觸發過壓、過流、過溫時快速切斷故障回路，同時啟動備用供電通道。

技術參數凸顯高可靠性與適配性：輸入特性上，交流輸入頻率50/60Hz自適應，

輸入阻抗≥10kΩ，浪涌耐受值達2kV，可抵御電網電壓波動沖擊。輸出性能方面，

5V供電回路額定電流3A，紋波≤50mVp-p，為核心芯片提供潔凈電源；12V回路額定電流5A，

支持顯示屏背光模塊高負載運行；15V回路額定電流2A，適配血氧、血壓等傳感器驅動需求。

轉換效率≥85%，在滿負荷運行時可有效降低能耗與發熱。

結構設計兼顧集成性與維護便捷性，PCB板尺寸為120mm×80mm，

采用高密度布局適配設備內部空間。板載接口包括AC輸入端子、電池接口、多路DC輸出端子及主控通信接口，

其中電池接口與9211-20-87278電池接口板精準匹配，支持電池充放電管理。

板上集成熔斷絲、壓敏電阻等防護元件，且關鍵參數測試點外露，便于維護人員用萬用表快速排查故障。

安全設計符合GB 9706.1醫療設備標準，絕緣電阻≥100MΩ，耐壓測試達2500VAC，

有效防止漏電風險；阻燃等級達UL94 V-0，核心元件采用寬溫設計（-40℃~85℃），

適應復雜臨床環境。此外，電源板具備“市電-電池”無縫切換功能，當市電中斷時，

0.1秒內自動切換至電池供電，確保監測數據不丟失。

使用維護需遵循專業規范：安裝時需確保AC輸入線接地良好，避免電磁干擾；

日常需定期清潔散熱孔，防止灰塵堆積導致過熱；若出現設備無法開機或頻繁重啟，

可通過電源板LED指示燈判斷故障——綠燈常亮為正常，紅燈常亮提示輸入故障，

紅綠燈交替閃爍則為輸出異常，更換時需選用同型號9211-30-87311板卡，確保電氣參數完全匹配。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
