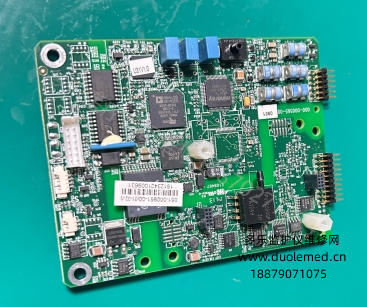

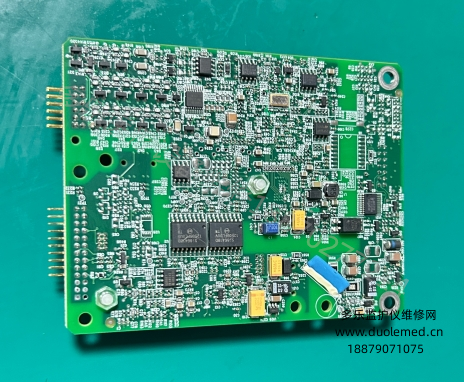

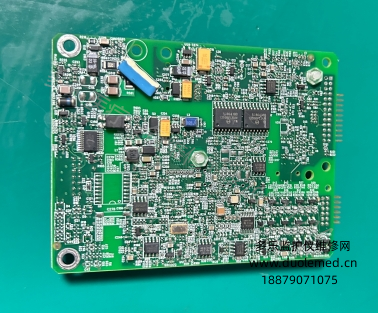

型號050-000565-00是邁瑞IPM12十二寸床邊監護儀專用一體化多參數采集板，整機生命體征監測的核心信號處理單元，

集成心電、血氧、無創血壓、呼吸、體溫全部基礎生理參數采集電路，承擔信號放大、模數轉換、降噪隔離、

氣路驅動、數據上傳等核心工作，是連接患者傳感器與設備主控板的關鍵中轉硬件，直接決定監護數值精準度與設備自檢通過率。

板載多組醫用隔離放大電路，分別對接機身側邊 ECG、SpO?、NIBP、TEMP、RESP 彩色標準接口。

心電通道對人體微弱心電信號做多級濾波放大，濾除手術室電刀、輸液泵帶來的工頻干擾，

支持 3/5 導聯采集、ST 段偏移測算與 23 類心律失常識別；血氧模塊搭載專用紅光 / 紅外信號解碼芯片，

抗運動干擾、低灌注補償算法集成于板內，穩定輸出血氧飽和度與脈率數值；呼吸通過心電電極阻抗變化采集，

同步完成波形與呼吸頻率換算；雙路體溫通道可接入體表或腔內探頭，實現溫差對比監測。

無創血壓控制電路為本板核心負載模塊，內置氣泵驅動、快慢放氣閥控制、壓力傳感器采樣回路。每次血壓測量時，

參數板輸出脈沖控制充氣、穩壓、階梯放氣，實時采集袖帶壓力波形，自動計算收縮壓、舒張壓、平均動脈壓，

完成后將完整血壓數據打包傳輸至主控。若本板氣路控制芯片損壞，會直接出現 NIBP 復位報錯、充氣不停、無法放氣、測不出血壓等典型故障。

硬件安全層面整板采用醫療 CF 級電氣隔離設計，強弱電分區布局，獨立隔離電源為各生理通道供電，

防止漏電流傷害病患，滿足 ICU、手術室嚴苛安全標準。板端通過高速排線與整機主控板建立通訊，

將預處理后的波形、數值、報警閾值原始數據上傳，同時接收主控下發的報警設置、測量啟停指令，

形成完整監測閉環。設備開機自檢流程優先檢測本板各通道供電、傳感器回路、壓力采樣單元，任一通道異常即彈出模塊故障提示。

從整機架構來看，該參數板是獨立可更換配件，區別于主板、電源板、按鍵板，

所有患者導聯線、袖帶、探頭均直連此板。長期臨床使用中易出現插座針腳氧化、放大芯片老化、壓力采樣漂移、

供電短路等問題，故障表現多為單一或多項參數無波形、數值跳變、頻繁模塊報錯。

作為 IPM12 標配原廠配件 050-000565-00，標準化接口與電路設計適配全系同型號設備更換，

更換后需完成漏電流與血壓校準，保障臨床監測數據穩定可靠，是病房、急診、手術室監護設備維修替換率最高的核心功能板件。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
