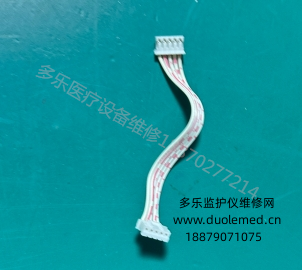

邁瑞IPM12多參數監護儀編碼器與按鍵板之間的專用連接線，是整機人機交互系統的信號傳輸載體，

承擔供電、脈沖信號傳輸、按壓指令傳導三重核心職能，串聯旋鈕編碼器與面板按鍵主控電路，

是醫護操作指令送達主機處理器的必經通道，直接決定菜單導航、參數調節、功能確認的流暢度與穩定性，

廣泛適配病房、ICU、急診高頻監護作業場景。

該接線采用多芯屏蔽線纜搭配防呆直插接頭，內部劃分 5V 供電線、A/B 相正交脈沖信號線、編碼器按壓開關信號線、

接地屏蔽線四類線路。供電線路持續為編碼器光電模塊提供穩定直流電壓，保障碼盤、感光元件持續處于工作狀態，

杜絕旋轉調節時因供電不穩出現數值跳變、光標卡頓；接地屏蔽層可隔絕醫院手術室、監護區除顫儀、

輸液泵帶來的電磁干擾，避免脈沖信號失真引發操作失靈，符合醫療設備 CF 級抗干擾安全標準。

A、B 兩相脈沖線路是調節功能的核心傳輸通道。醫護旋轉旋鈕調節心率、血氧、血壓報警閾值、波形增益、畫面縮放時，

編碼器將機械轉動轉化兩組相位差 90° 脈沖信號，經接線實時送入按鍵板單片機，

電路板通過脈沖先后順序判斷旋鈕正轉、反轉，依靠脈沖數量換算調節幅度，實現連續、精準的參數微調。

線纜傳輸延遲控制在 3ms 以內，操作無滯后，適配急救時快速修改監護參數的需求。

獨立按壓信號線負責傳遞旋鈕下壓確認指令。旋轉選定菜單、參數項后，按下編碼器旋鈕觸發內部觸點導通，

信號通過專線傳輸至按鍵板，與面板 NIBP 啟停、靜音、凍結、主菜單等功能按鍵信號統一匯總，

由按鍵板完成信號濾波、降噪處理，再通過排線轉發至設備主控板，

完成確認、保存、校準等操作，實現旋鈕旋轉選單、按壓確認的完整操控邏輯閉環。

從整機架構來看，按鍵板作為操作信號中轉樞紐，自身僅負責識別薄膜按鍵輸入，無獨立處理旋鈕信號電路，

必須依靠這條接線獲取編碼器全部動作數據。線路接頭自帶卡扣防反插設計，

防止維修拆裝時插反燒毀編碼模塊與按鍵板電路；線材采用醫療級耐彎折絕緣材質，

適配設備頻繁移動、面板反復拆裝工況，大幅降低斷線、虛焊故障概率。

若接線出現斷路、接觸不良、屏蔽層破損，會直接出現旋鈕調節無反應、參數亂跳、按壓無確認、操作界面卡頓等故障，

易延誤危重患者監護參數調整。因此該接線不只是簡單線路載體，更是連接人機交互的信號橋梁，

兼顧供電、抗干擾、多路指令同步傳輸作用，保障 IPM12 監護儀操作穩定、精準、安全，是設備操作面板不可替代的基礎配件。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
