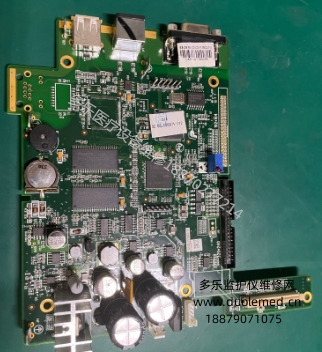

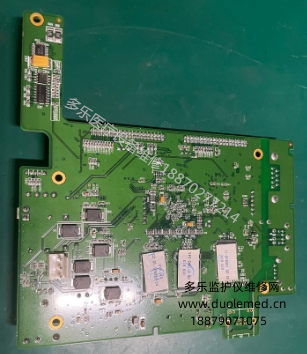

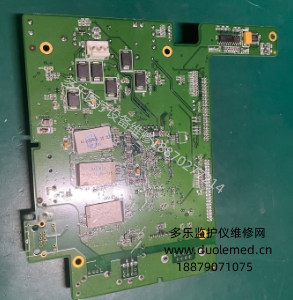

型號12.02.111503-11的主板是理邦SE-300與SE-300B心電圖機的“中樞控制單元”，

集成信號處理、指令調度、數據存儲與外設驅動等核心功能，是保障設備精準采集心電信號、穩定執行臨床操作的核心部件。

作為原廠定制主板，其電路布局與兩款機型的硬件體系高度匹配，

從信號放大到報告輸出的全流程控制能力，直接決定設備的診斷可靠性與操作流暢性。

主板采用“模塊化分區”設計，核心區域可劃分為信號處理區、控制調度區與外設接口區三大模塊。

信號處理區搭載高精度儀表放大器與16位ADC轉換芯片，能將導聯傳入的微伏級心電信號放大1000倍以上，

同時通過內置濾波電路濾除肌電、工頻等干擾，確保信號信噪比；控制調度區以32位ARM處理器為核心，

配合獨立BIOS芯片存儲設備啟動程序與校準參數，實現導聯切換、波形顯示等指令的毫秒級響應。

兩款機型的適配差異體現在擴展功能模塊上：SE-300主板的接口區僅保留基礎功能接口，

包括“ECG-INT”心電板連接口、“LCD-CONN”顯示屏接口及“PRINT”打印機接口，均采用防呆設計避免錯插；

SE-300B則在主板右側增加藍牙通信模塊與動態濾波芯片，對應新增“BT-MOD”與“FILT-Ctrl”接口，

可實現心電數據無線傳輸與干擾自適應過濾，這也是兩者最核心的硬件區別。

供電系統設計兼顧穩定性與安全性，主板配備獨立電源管理芯片，

將輸入的12V直流電源轉換為3.3V、5V兩種規格，分別為核心芯片與外設模塊供電。

供電接口采用24pin防脫落設計，配合過流保護電路，當電流異常時可自動切斷供電，避免主板燒毀。

主板邊緣的散熱焊盤與設備散熱風扇形成聯動，能快速導出處理器與放大芯片產生的熱量，保障設備在連續工作時的穩定性。

日常維護與故障排查需聚焦關鍵節點：定期通過主板“CAL”校準接口進行信號校準，確保波形精度；

若出現開機無響應，可先檢查24pin供電接口是否松動，再通過BIOS芯片旁的測試點測量電壓；

清潔時需用干燥毛刷清理接口灰塵，禁止用酒精直接擦拭電路焊點。更換主板時需注意，

SE-300B需單獨遷移藍牙模塊數據，避免功能失效。這款主板以高度集成化的設計，為兩款心電圖機提供了可靠的硬件支撐。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
