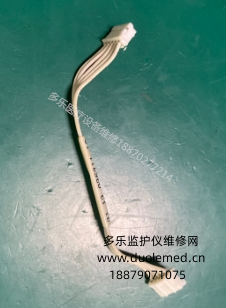

型號為21.13.036311-10的接線組件，是理邦SE-300與SE-300B心電圖機主板與ECG板（心電信號處理板）之間的核心連接載體。

作為設備“信號中樞神經”，其負責心電模擬信號、數字控制指令及供電的雙向傳輸，

接線的規范性直接決定心電波形采集的精度，是避免信號失真、保障臨床診斷準確性的關鍵環節。

該組件為理邦原廠定制配件，與兩款機型的板端接口完美適配，兼容性與穩定性遠超通用接線。

接線采用“功能分區+色彩編碼”的精準設計，共包含16芯屏蔽線束及配套端子，按功能劃分為三大核心區域。

模擬信號區采用雙絞屏蔽線設計，其中紅色線傳輸肢體導聯信號、黃色線傳輸胸導聯信號，

通過絞合結構與鋁箔屏蔽層減少串擾，屏蔽層需單獨連接主板接地端子；

數字控制區以藍色線傳輸導聯切換指令、綠色線反饋板卡狀態，確保操作響應無延遲；

供電區則用黑色線提供3.3V核心供電、白色線為備用電源回路，線徑達0.3mm2以滿足電流需求。

接線操作需嚴格遵循“斷電對位、標識先行”原則。首先斷開設備總電源，

通過主板“ECG-INT”接口與ECG板“MAIN-CONN”接口的絲印標識，將端子按“1號pin接地、

2號pin接紅色信號、3號pin接黃色信號”的順序對應插入。SE-300B因增加動態濾波功能，

需額外將橙色備用線接入ECG板第12號pin，此步驟缺失會導致高頻干擾過濾失效。

端子采用防呆卡扣設計，錯位插入時無法完全推入，有效避免接反風險。

抗干擾設計貫穿接線全流程，除雙絞屏蔽結構外，線束外層包裹導電布，與設備金屬機殼形成二次屏蔽，

可將電磁干擾衰減80%以上。接線完成后需進行綁扎固定，將線束沿機殼內側卡槽布置，

與電源線路間距保持5cm以上，避免電源噪聲耦合。臨床中若出現波形雜波，

多為屏蔽層接地不良或端子氧化，可通過砂紙打磨端子、重新緊固接地螺絲解決。

維護與更換需注意：定期檢查線束絕緣層，若出現破損需立即更換原廠配件，禁止自行接駁；

清潔時用干燥棉簽擦拭端子，避免酒精滲入導致腐蝕；每次設備搬動后，需重新檢查接線卡扣狀態。

21.13.036311-10接線組件以精準的信號傳輸能力與可靠的抗干擾性能，為理邦SE-300/SE-300B的穩定運行提供了核心保障。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
